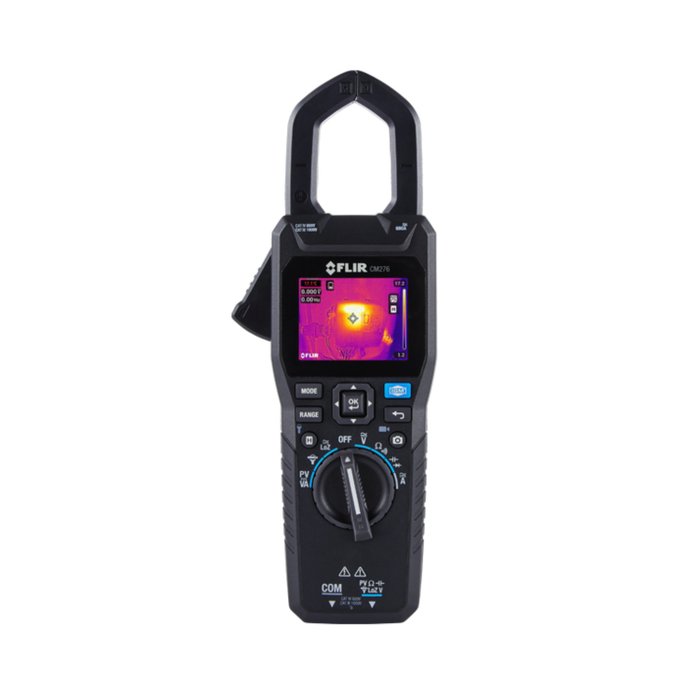

Alicate Amperímetro com Imagem Térmica e Meterlink Flir Cm276

O alicate amperímetro FLIR CM276 combina imagens térmicas com medição elétrica para inspecionar e solucionar problemas de sistemas elétricos, painéis solares, bombas e motores.
Usando a tecnologia IGM™ (medição guiada por infravermelho), o CM276 fornece uma maneira rápida e confiável de identificar pontos quentes e circuitos sobrecarregados a uma distância segura.
A compatibilidade com o aplicativo METERLiNK® permite capturas rápidas e eficientes de leituras, imagens e vídeos para análise, identificação de tendências e compartilhamento.

REALIZE INSPEÇÕES SEGURAS, PRECISAS E RÁPIDAS
Localize com segurança problemas perigosos sem contato direto usando FLIR IGM™. Tenha clareza e detalhes incomparáveis em suas leituras com FLIR MSX®, que incorpora e descreve detalhes em imagens térmicas.

CRIADO PARA OPERAR O DIA TODO
Luzes de trabalho LED embutidas melhoram a visibilidade em áreas escuras ou com pouca iluminação, um conjunto de baterias recarregáveis de polímero de lítio permite operação durante todo o dia, e a classificação de teste de queda de 2 m comprova a durabilidade.

CONECTIVIDADE E ANÁLISE INIGUALÁVEIS
Use o aplicativo FLIR METERLiNK® para capturar e armazenar com rapidez e eficiência até 30.000 imagens radiométricas, gravar videoclipes térmicos e visuais, e criar relatórios.

TRABALHE MAIS RÁPIDO E COM MAIS INTELIGÊNCIA
IGM™ Infrared Guided Measurement
Faça upgrade de sua ferramenta de testes com Infrared Guided Measurement IGM. Utilizando o sensor FLIR Lepton®, a IGM fornece direcionamento visual para problemas ocultos de temperatura, permitindo que você saiba exatamente onde concentrar sua solução. Aumente a eficiência e acabe com as suposições. Impressione os clientes ao descobrir problemas e apresentar soluções.


QUALIDADE DE IMAGEM INCOMPARÁVEL
Aprimoramento de imagens MSX®
A câmera de imagens termográficas com alicate amperímetro FLIR CM276 conta com a tecnologia de geração de imagens dinâmica multiespectral (MSX) exclusiva da FLIR, que adiciona detalhes importantes da câmera integrada de luz visível a toda a imagem em infravermelho em tempo real. O resultado: uma imagem térmica completa, nítida, com características de luz visível que lhe permite reconhecer instantaneamente onde se encontra o padrão de calor problemático. MSX em tempo real para que você veja os resultados imediatamente no visor da câmera.


ENVIE INFORMAÇÕES DE INSPEÇÃO PARA AS PESSOAS QUE PRECISAM
Aplicativo FLIR METERLiNK®
O aplicativo FLIR METERLiNK® permite monitorar diversas condições ambientais e elétricas simultaneamente com a capacidade de se conectar de uma só vez a até sete medidores compatíveis com a FLIR. O METERLiNK possibilita capturar imagens com segurança e monitorar áreas perigosas remotamente e em tempo real. Quer você esteja conectando vários alicates amperímetros e multímetros digitais da FLIR ou um dos novos medidores compatíveis com o aplicativo METERLiNK, você poderá acompanhar as principais leituras em suas instalações e compartilhá-las facilmente com sua equipe.


ESPECIFICAÇÕES

Resolução de IV: 160 × 120 (19.200 pixels)
Tamanho do Display: Tela TFT de 2,4 pol.
Abertura da Mandíbula: 35 mm (1,37 pol.)
Tensão de CA/CC: Faixa 1.000 V /Precisão Básica ±1,0%
Registro e Armazenamento de Dados: 10 conjuntos de 30.000 medições escalares, 100 imagens
Conectividade: Bluetooth®


GERAÇÃO DE IMAGEM E ÓPTICA

Campo de Visão [V x H]: 44° × 57°
Detector de Imagens Termográficas: Microbolômetro FLIR Lepton®
Foco: Fixo
Modos de Imagem: MSX térmica (Multi Spectral Dynamic Imaging) Apenas câmera térmica, Apenas câmera digital
Paletas de cores: Iron, rainbow, arctic, white hot, black hot
Resolução de IV: 160 × 120 (19.200 pixels)
Resposta Espectral: 8µm a 14 µm
Sensibilidade: 150 mK
Tamanho do Display: Tela TFT de 2,4 pol.


MEDIÇÃO E ANÁLISE

CA de Partida: Faixa 600,0 A / Precisão Básica ±3,0%
CA/CC: Faixa 600,0 A / Precisão Básica ±2,0%
Capacitância: Faixa 1.000 µF / Precisão Básica ±1,0%
Contador de Frequência de Entrada Flexível: Faixa 10,00 kHz / Precisão básica: ±0,1%
Corrente CA VFD: Faixa 600,0 A / Precisão Básica ±2,0%
Diodo: Faixa 1,5 V / Precisão Básica ±1,5%
Entrada Flexível CA A: Faixa 3.000 A/Precisão Básica ±1,0%
Faixa Automática: Sim, com opção de intervalo manual
Limite de Verificação de Continuidade: Bipe ≤30 Ω ligado, bipe ≥150 Ω desligado
Precisão da Temperatura: ±3°C (5,4°F) ou ±3% da leitura, o que for maior
PV DC Power: 900 kVA / Precisão Básica ±2,0%
PV DC V: Faixa 1.000 V / Precisão básica ±2,0% com TA82; Faixa 1.500 V / Precisão básica ±2,0% com TA85/TA86 (acessórios opcionais)
Resistência: Faixa 60.000Ω / Precisão básica ±1,0%
Taxa de Medição: 3 amostras por segundo
Temperatura [IV]: -10°C a 50°C (14°F a 122°F)
Tensão de CA – Modo LoZ: Faixa 60,00 V, 600,0 V, 1.000 V / Precisão Básica ±1,0%
Tensão de CA VFD: Faixa 1.000 V / Precisão Básica ±1,0%
Tensão de CA/CC: Faixa 1.000 V /Precisão Básica ±1,0%
Tensão de CC – Modo LoZ: Faixa 60,00 V, 600,0 V, 1.000 V / Precisão Básica ±1,0%
True RMS: Sim


COMUNICAÇÃO E ARMAZENAMENTO DE DADOS

Conectividade: Bluetooth®
Mídia de Armazenamento: eMMC 8 GB
Registro e Armazenamento de Dados: 10 conjuntos de 30.000 medições escalares, 100 imagens


CARREGAMENTO

Bateria: Recarregável de 3,7 V, 5.400 mAh LiPo
Desligamento Automático: Para o dispositivo: opção de DESLIGAR, 2, 5 ou 10 minutos, Somente para a luz de trabalho: opção de DESLIGAR, 5, 15 ou 30 minutos


GERAL

Abertura da Mandíbula: 35 mm (1,37 pol.)
Luzes de Trabalho: 2 LEDs brancos
Mira Laser
Tipo:: Potência Classe 1: ≤0,39 mW
Comprimento de onda: 640 nm a 660 nm
Peso: 560 g
Tamanho [C × L× A]: 272 mm × 100 mm × 51,5 mm (10,7 pol. × 3,94 pol. × 2,0 pol.)


DADOS AMBIENTAIS E CERTIFICAÇÕES

Classificação IP: IP40
Configurações de Emissividade: 0,10 a 1,00 (o padrão é 0,95); selecione entre três predefinições ou defina manualmente
Garantia: 10 anos
Teste de queda: 2 mETROS
