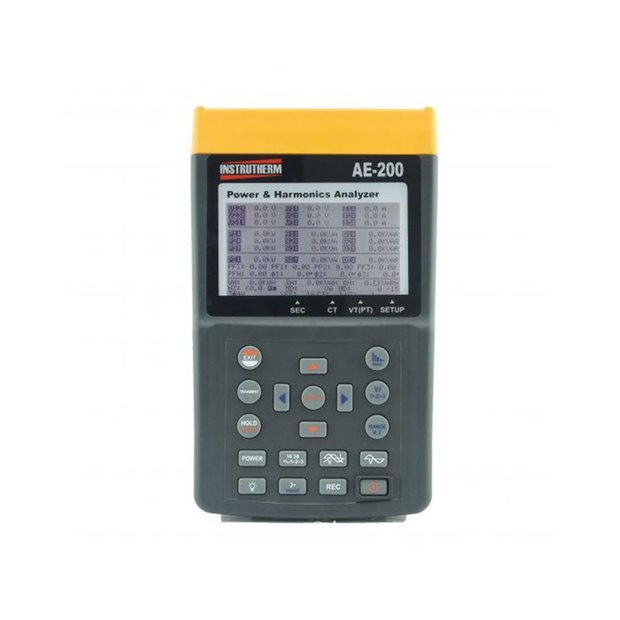

ANALISADOR DE ENERGIA MOD. AE-200, TRUE RMS, INTERFACE USB, DATALOGGER, EXIBIÇÃO DE 50 HARMÔNICAS SIMULTANEAMENTE, DIAGRAMA VETORIAL DE SISTEMAS TRIFÁSICOS, MEDIÇÃO DE DISTORÇÃO DE HARMÔNICA

DESCRIÇÃO:
Analisador de energia mod. ae-200, true rms, interface usb, datalogger, exibição de 50 harmônicas simultaneamente, diagrama vetorial de sistemas trifásicos, medição de distorção de harmônica

ESPECIFICAÇÕES TÉCNICAS:
Display: Cristal líquido de matriz de pontos de 240 x 128 com iluminação e exibição de gráfico e de até 35 parâmetros ou 50 harmônicas.
Taxa de atualização do display: 1 vez por segundo
Potência AC: 5W ~ 9,999MW (0 a 1000A)
Precisão: ± 1% ± 8 dígitos
Potência aparente AC: 0,000VA ~ 9999kVA
Potência reativa: 0,000VAR ~ 9999 kVAR
Potência ativa: 0mWh ~ 999999kWh
Corrente AC: 0,1mA ~ 1000A (3 faixas)
Precisão: ± 0,5% ± 5 dígitos
Tensão AC: 4 ~ 600V
Precisão: ± 0,5% ± 5 dígitos
Análise de harmônicas de tensão AC e corrente AC em porcentagem e magnitude:  1ª ~ 99ª
Fator de potência: 0,00 ~ 1,00
Ângulo de fase: -180º ~ 180º
v Distorção de harmônica total: 0 ~ 999,9%
Sistema Operacional: XP, Vista, Seven (32 e 64 Bits)
Valor de pico de tensão AC: 50Hz / 60Hz
Fator de crista: 1,00 ~ 99,99
Freqüência no modo automático: 45 ~ 65Hz
Resolução: 0,1Hz
Precisão: 0,1Hz
Análise de sistemas monofásicos e trifásicos: 1P2W, 1P3W, 3P3W, 3P4W
Medição: TRUE RMS (V123 e I123)
Transformador de corrente e tensão programável: (1 ~ 600 e 1 ~ 3000, respectivamente)
Exibição de forma de onda de tensão e corrente
Demanda média e máxima com período programável
Diagrama de fase com parâmetros de sistema trifásico
Captura de 28 eventos transientes com nível programável (tempo + ciclos)
Coeficiente de tensão ou corrente trifásico
Fator de tensão ou corrente trifásico
Cálculo de corrente através do condutor neutro
512kb de memória com intervalo programável (tempo de amostragem de 1 a 6000s; tempo de registro de dados de 4,7h até 1180 dias para o sistema 3P4W)
Capacidade de registro de dados:
17476 registros (3P4W, 3P3W)
26214 registros (1P3W)
52428 registros (1P2W)
4096 registros (50 harmônicas)
Emissão de forma de onda, parâmetros de potência e harmônicas
Número de amostragens: 1024 amostragens por período
Indicação de bateria fraca e sobre escala
Interface USB óptica isolada
Temperatura de Operação: -10 a 70°C
Umidade de Operação: Menor que 85% RH
Altitude máxima: 2000m
Alimentação: 8 pilhas de 1,5V (AA) ou adaptador 12VDC (110/220V) com isolação de 600V
Consumo de energia: 140mA
Dimensões: 257 x 155 x 57mm
Peso: 1160g
Garra de corrente:
Tamanho do condutor: 55mm / 64x24mm (barramento)
Escala manual: 10A, 100A e 1000A
Dimensões: 244 x 97 x 46mm
Peso: 600g

ACESSÓRIOS FORNECIDOS:
4 pontas de prova
3 garras de corrente
Bolsa para transporte
8 pilhas
Software
Cabo USB
Adaptador AC
Manual de instruções.
