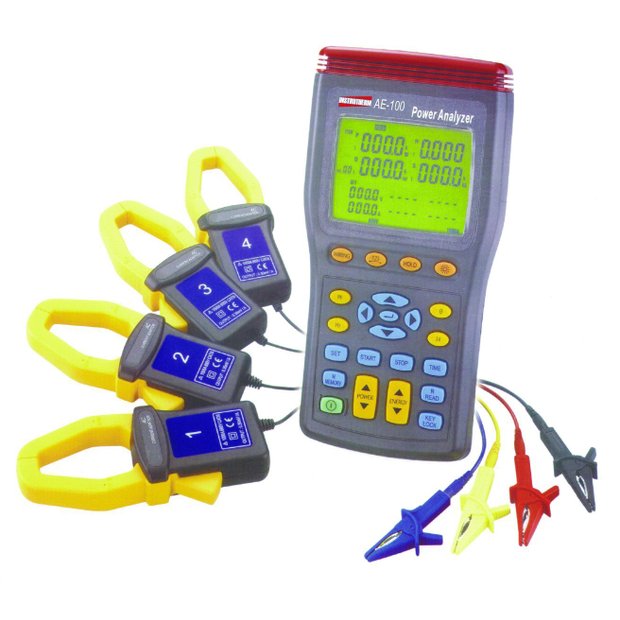

ANALISADOR DE ENERGIA MOD. AE-100, TRUE RMS, INTERFACE USB, DATALOGGER COM CAPACIDADE PARA CARTÃO SD DE 4GB, MEDIÇÃO DE DISTORÇÃO DE HARMÔNICA





DESCRIÇÃO:


Analisador de energia mod. ae-100, true rms, interface usb, datalogger com capacidade para cartão sd de 4gb, medição de distorção de harmônica





DESTAQUES:


Display de cristal líquido de fácil visualização capaz de exibir 10 parâmetros ao mesmo tempo, retroiluminado.


4 Garras de medição de corrente (3 fases e 1 neutro) com cabo de 3 metros


Medição de sistemas monofásico (2 fios), monofásico (3 fios), trifásico (3 fios) e trifásico (4 fios);


Sensores TRUE-RMS, Medição de V, A, kW, KVAR, KVA, PF, ?, Hz, kWh, KVARh e KVAh;


Função de indicador de sequência de fase;


Memória de dados manual (50 posições);


Registro de dados Cartão microSD 4GB (máx. 99 blocos);


Interface óptica USB


Invólucro: Material Polímero


Proteção: Elemento térmico bimetálico para equipamento com carga térmica e fusível


KW, KVA, KVAR gravação de máximo e mínimo


Medição de tensão e corrente de onda THDF e THDR


Analisador de harmônica: 1~63º ordem





ESPECIFICAÇÕES TÉCNICAS:


Display de cristal líquido com exibição de 10 parâmetros ao mesmo tempo


Categoria III - 1000V


Tensão CA (True RMS)


Escala: 1000,0V


Precisão: ± 0,3% ± 10 dígitos


Corrente CA (True RMS)


Escala: 250A  / 500A / 1000A


Precisão: ± 0,5% ± 15 dígitos


Potência ativa


Escala: 1000kW


Precisão: ± 1% ± 20 dígitos


Potência reativa


Escala: 1000kVAR


Precisão: ± 1% ± 20 dígitos


Potência aparente


Escala: 1000kVA


Precisão: ± 1% ± 20 dígitos


Energia


Escala: 119,3MWh / 119,3MVARh / 119,3MVA


Precisão: ± 1% ± 20 dígitos


Fator de potência


Escala: 0 ~ +1


Precisão: ± 3 dígitos


Angulo de fase:


Escala: +90º ~ 0 ~ -90º


Precisão: ± 3 dígitos


Freqüência


Escala: 60Hz


Precisão: ± 0,1% ± 2 dígitos


Exatidão


Escala: 1%


Escala Harmônica e forma de onda


Escala: 1 - 31


Precisão: ±3% THD dígitos


Entrada para 4 garras de corrente


Sistema Monofásico e Trifásico (3 fios ou 4 fios)


Armazenamento automático: - Memória de 512kb, 20000 leituras - Armazena e lê dados na memória manualmente (99 posições)


Função de indicador de sequência de fase


Interface serial: USB


Invólucro: Material Polímero


Proteção: Elemento térmico bimetálico para equipamento com carga térmica e fusível.


Proteção de sobre tensão: Bloqueio eletrônico de carga em tensões superiores a de alimentação máxima.


Temperatura de operação: 0 a 70°C


Umidade de operação: Menor que 80% RH


Alimentação: 8 pilhas de 1,5V (AA) ou adaptador 12VCC (110/220V)


Sistema Operacional: XP, Vista, Seven (32e 64 Bits)


Dimensões: 235 x 116 x 54mm





ACESSÓRIOS FORNECIDOS:


1- Estojo para transporte com alça ajustável


4 - Pontas de prova c/ garra tipo jacaré com cabo de 3 metros


4 - Garras para corrente  até 1000A com cabo de 3 metros


1 - Adaptador AC/ DC 12V DC, com entrada bivolt


8 - Pilhas AAA de 1,5V


1 - Cabo USB


1 - Software para PC


1 - Cartão com instruções para Download do manual virtual
