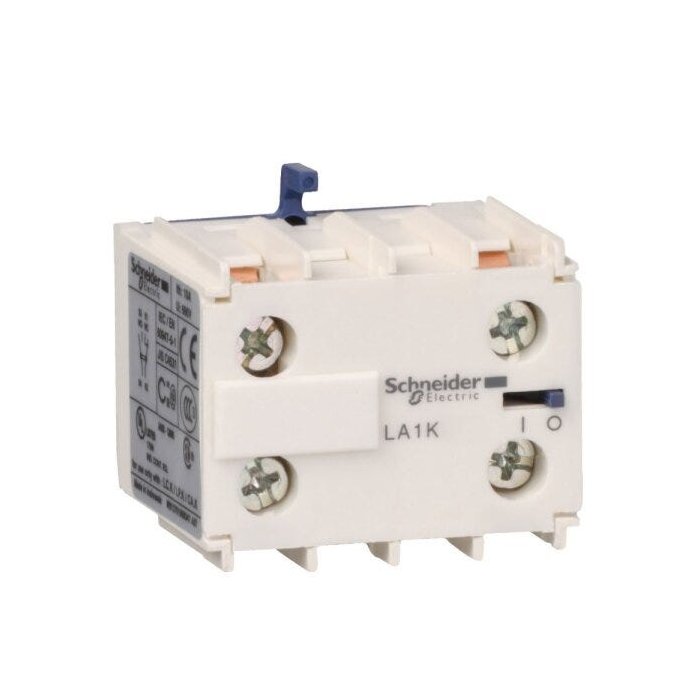

Bloco Contato Auxiliar Frontal 2NA Para Contator Série K LA1KN20 - Schneider

Bloco Contato Aux Schneider Electric Frontal 2na P/ Cont Serie k
Linha de produto:
Relé de controle TeSys k
TeSys K
Gama: TeSys
Nome abreviado do dispositivo: LA1
Tipo de produto ou componente: Bloco de contato auxiliar
Funcionamento dos contatos auxiliares: Instantâneo
Composição de contatos de polos: 2 NA
Conexões - terminais: Terminais de braçadeiras roscadas 1 cabo(s) 0,34 1,5 mm² flexível com
Terminais de braçadeiras roscadas 1 cabo(s) 0,75 - 4 mm² flexível sem ponta do cabo
Terminais de braçadeiras roscadas 1 cabo(s) 1,5 - 4 mm² sólido
Terminais de braçadeiras roscadas 2 cabo(s) 0,34 - 1,5 mm² flexível com
Terminais de braçadeiras roscadas 2 cabo(s) 0,75 - 4 mm² flexível sem ponta do cabo
Terminais de braçadeiras roscadas 2 cabo(s) 1,5 - 4 mm² sólido
Local de montagem: Frontal
[Ui] tensão de isolamento nominal:
690 V circuito de controle para BS 5424
690 V circuito de controle para IEC 60947
750 V circuito de controle para VDE 0010, grupo C
600 V circuito de controle para CSA C22.2
[Ue] tensão de operação nominal: = 690 V CA = 400 Hz
[Ith] corrente térmica ao ar livre convencional: 10 A a menor 50 °C
Capacidade de fechamento nominal Irms: 110 A a = 690 V CA para IEC 60947
Classificação de curta duração admissível:
80 A 1 s
60 A 500 ms
110 A 100 ms
Classificação do fusível associado:
10 A gG a = 690 V para IEC 60947
10 A gG a = 690 V para VDE 0660
Corrente de comutação mínima: 5 mA
Tensão de comutação mínima: 17 V
Distância não se sobrepõem: 0,5 mm
Resistência de isolamento maior que 10 MOhm of circuito de controle
Torque de aperto: 1,3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2
Padrões:
BS 5424
VDE 0660
NF C 63-110
IEC 60947
Certificações do produto:
UL
CSA
Grau de proteção IP: IP2x para VDE 0106
Tratamento de proteção: TC para IEC 60068
Temperatura ambiente do ar para funcionamento:-25 50 °C
Temperatura ambiente do ar para armazenamento: -50 80 °C
Altitude de funcionamento: 2000 m sem
Dimensões:
Profundidade: 3,5 cm
Peso do produto: 0,045 kg
Garantia do Fornecedor: 18 meses.
