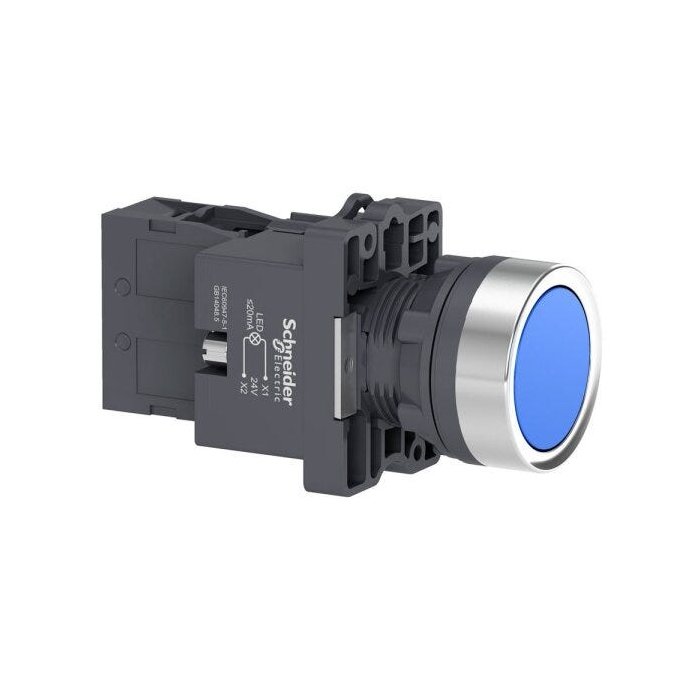

Botão Plástico Iluminado 22mm 24V 1NA Azul XA2EW36B1 - Schneider

Linha de produto: Harmony Fácil XA2
Tipo de produto ou componente: Botão de pressão luminoso completo
Nome abreviado do dispositivo: XA2
Material do aro: Plástico
Diâmetro de montagem: 22 mm
Venda por quantidade: indivisível 1
Tratamento de proteção TC
Posição de operação: Qualquer posição
Centro de fixação: = 30 x 40 mm (painel - Densidade: 1 - 5 mm
Modo de fixação: Porca de fixação torque recomendado: 2,2 N.m (Us +/- 10 )
Forma da cabeça da unidade de sinalização: Redondo
Tipo de operador: Retorno por mola
Perfil do operador: Azul embutido
Tipo e composição dos contatos 1 NA
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 1500000 ciclos
Conexões - terminais: Terminais de braçadeiras roscadas, capacidade de Fixação: 2 x 1,5 mm²
Terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 2,5 mm²
Terminais Faston, Tamanho da Conexão: 6,3 mm
Terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,5 mm²
Torque de aperto 0,8 N.m
Proteção contra curto-circuito 10 A fusível gL para IEC 60269-1
[Ith] corrente térmica ao ar livre convencional 10 A
[Ui] tensão de isolamento nominal 600 V para IEC 60947-4-1
[Uimp] tensão suportável de impulso nominal 6 kV para IEC 60947-1
[Ie] corrente nominal de operação 0,27 A a 250 V, CC-13, Q600
3 A a 240 V, CA-15, A600
Durabilidade elétrica:
500000 Ciclos, CC-13, 0,2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0,5 para IEC 60947-5-4
500000 ciclos, CC-13, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0,5 para IEC 60947-5-4
Tipo de sinalização: Fixo
Fonte de luz: LED
Base da lâmpada: BA 9s
Tensão nominal de fornecimento [Us] 24 V CA/CC 50/60 Hz
Limites de tensão de alimentação 19 - 26 V CA/CC
Consumo de corrente:20 mA
Vida útil: 10000 H
Dimensões:
Largura: 3,0 cm
Altura: 4,2 cm
Profundidade: 7,45 cm
Peso do produto: 0,056 kg
Temperatura ambiente do ar para armazenamento -40 - 70 °C
Temperatura ambiente do ar para funcionamento -25 - 55 °C
Categoria de sobretensão Classe I para IEC 536
Grau de proteção IP IP65
Grau de proteção IK IK03 para IEC 60529
Padrões IEC 60947-5-1
GB 14.048,1
GB 14048.5
IEC 60947-1
Certificações do produto CE
CCC
Resistência à vibração 10 gn (f = 40 - 500 Hz) para IEC 60068-2-6
Resistência ao choque 70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
Garantia do Fornecedor de 12 meses.
