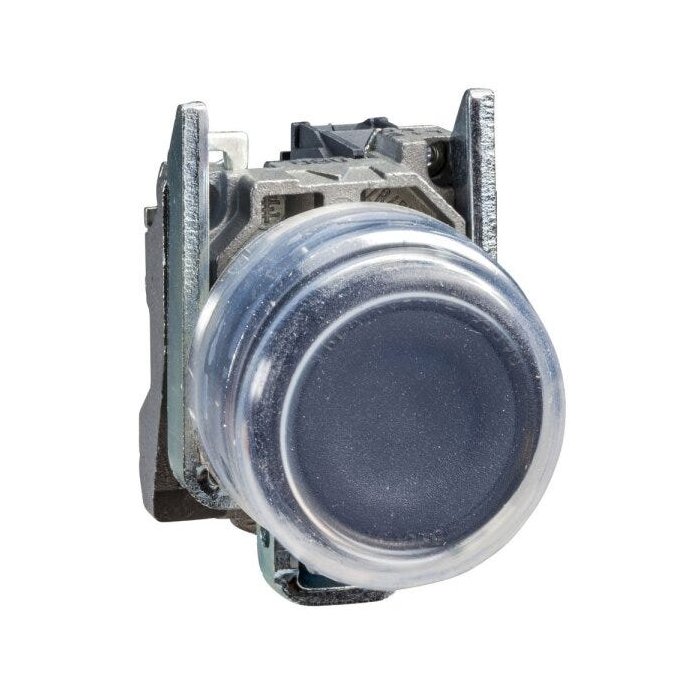

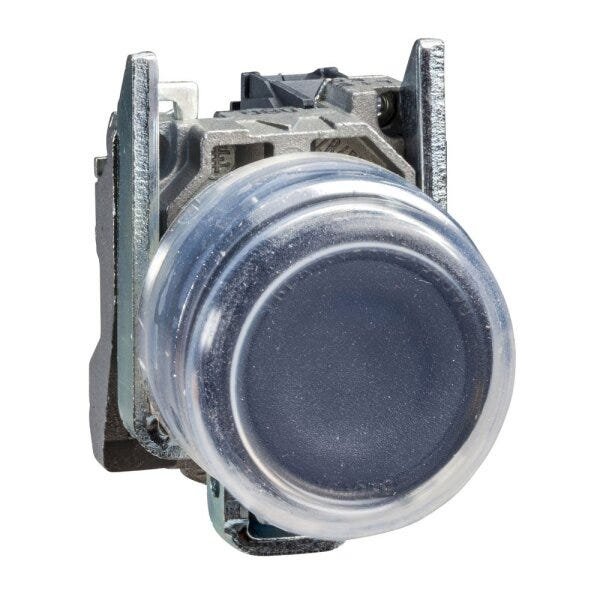

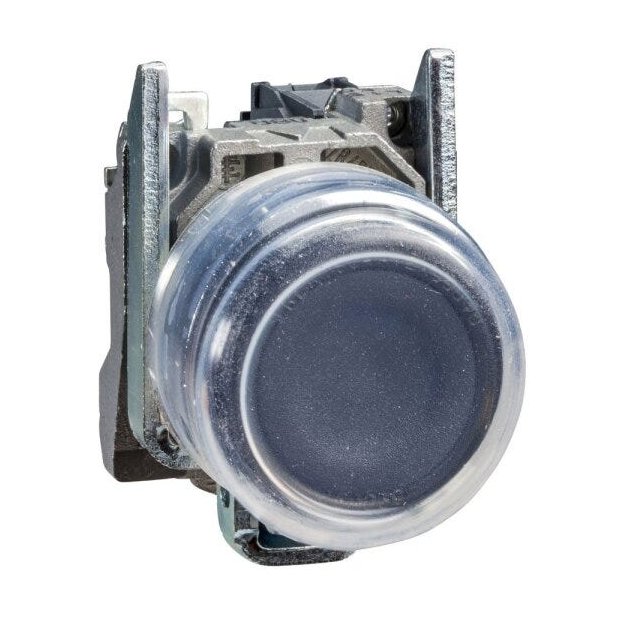

Botão Revest Transp 1NA+1NF 22MM PT Schneider

Linha de produto: Harmony XB4
Tipo de produto ou componente: Pulsador
Nome abreviado do dispositivo: XB4
Material do aro: Metal cromado
Material do colar de fixação: Zamak
Diâmetro de montagem: 22 mm
Venda por quantidade indivisível: 1
Forma da cabeça da unidade de sinalização: Redondo
Tipo de operador: Retorno por mola
Perfil do operador embutido
Operação dos contatos: Abertura lenta
Conexões - terminais: Terminais de braçadeiras roscadas, = 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1
Terminais de braçadeiras roscadas, 1 x 0,22 a 2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1
Dimensões:
Altura: 4,7 cm
Largura: 3 cm
Profundidade: 5,2 cm
Peso do produto: 0,08 kg
Descrição de terminais ISO nº 1 (13-14)NA
Resistência a lavadora de alta pressão 7000000 Pa a 55 °C, distância : 0,1 m
Utilização dos contatos: Contatos padrão
Abertura positiva: Sem
Curso de funcionamento: 2,6 Mm (estado elétrico variável NA) 4,3 mm (curso total)
Força de funcionamento 3,8 N estado elétrico variável NA
Durabilidade mecânica 10000000 ciclos
Torque de aperto 0,8 a 1,2 N.m para EN 60947-1
Forma da cabeça do parafuso Cruzado adaptável com Philips Nº 1 chave de fendas
Cruzado adaptável com pozidriv Nº 1 chave de fendas
Com slots adaptável com plano de Ø 4 mm chave de fendas
Com slots adaptável com plano de Ø 5,5 mm chave de fendas
Material de contatos Liga de prata (Ag/Ni)
Proteção contra curto-circuito 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1
[Ith] corrente térmica ao ar livre convencional 10 A para EN/IEC 60947-5-1
[Ui] tensão de isolamento nominal 600 V (graus de Poluição 3) para EN/IEC 60947-1
[Uimp] tensão suportável de impulso nominal 6 kV para EN/IEC 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1
Durabilidade elétrica:
1000000 Ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0,5 para EN/IEC 60947-5-1 apêndice C
1000000 Ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0,5 para EN/IEC 60947-5-1 apêndice C
1000000 Ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0,5 para EN/IEC 60947-5-1 apêndice C
1000000 Ciclos, CC-13, 0,2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0,5 para EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0,5 para EN/IEC 60947-5-1 apêndice C
Confiabilidade elétrica IEC 60947-5-4 #923;10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4
#923;10exp(-8) a 17 V e 5 mA em ambiente limpo para EN/IEC 60947-5-4
Apresentação do dispositivo: Conjunto Montado
Tratamento de proteção: TH
Temperatura ambiente do ar para armazenamento: -40 a 70 °C
Temperatura ambiente do ar para funcionamento: -40 a 70 °C
Categoria de sobretensão: Classe I para IEC 60536
Grau de proteção IP: IP66 para IEC 60529
IP67
Grau de proteção NEMA NEMA 13
NEMA 4X
Grau de proteção IK IK06 para IEC 50102
Padrões CSA C22.2 No 14
EN/IEC 60947-1
EN/IEC 60947-5-1
JIS C8201-5-1
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-1
Certificações do produto DNV
BV
UL listado
GL
LROS (Lloyds register of shipping)
CSA
RINA
Resistência à vibração 5 gn (f = 2 a 500 Hz) para IEC 60068-2-6
Resistência ao choque 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
Garantia do Fornecedor de 12 meses.
