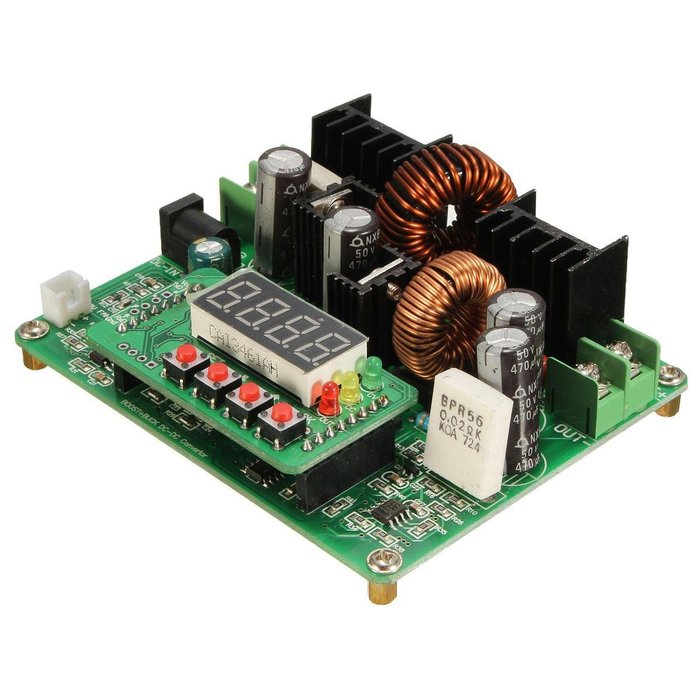

Conversor De Tensão Step Up E Down Dps3806 Regulador De Tensão Digital

O DPS3806 é um conversor DC DC digital que trabalha na topologia Step Up and Down ( buck-boost ). Possui pequeno volume, alta potência e alta eficiência, além de controle totalmente digital e ótima resolução.
A saída com limite de corrente configurável, permite trabalhar com tensão e corrente constante. Isso proporciona proteção contra possíveis sobrecargas, além de possibilidade de alimentar cargas que requerem controle sobre a corrente, como LEDs ou equipamentos de bancada por exemplo.
O módulo DPS3806 suporta trabalhar com tensões de entrada maior, igual ou menor que a tensão de saída, sem afetar a estabilidade. Ideal para aplicações com fontes de energia instáveis como painéis solares, por exemplo.
O Conversor DC Step Up and Down, dispõem ainda de display de LED para exibir, tensão, corrente, potência e capacidade, que podem ser exibidos sequencialmente de modo automático. Apresenta também,3 LEDs indicadores de Saída (out), Tensão constante (CV) e Corrente constante (CC). É possível ainda, armazenar 10 grupos de parâmetros (tensão e corrente ) e carregar a qualquer momento.
Características:
Display digital, conveniente e fácil de usar
Tensão constante e corrente constante
Indicador luminoso OUT, CV e CC
Ajuste preciso da tensão e corrente de saída
Pode ser configurado para acionar a saída automaticamente ou não após a alimentação
Pode revezar a exibição de tensão, corrente, potência e capacidade
10 alocações de memória para armazenar parâmetros ( tensão e corrente )
Saída para conexão de Cooler 12V
Especificações:
Tensão de entrada: 10V ~ 40V
Corrente de entrada: 0 ~ 8A
Tensão de saída: 0 ~ 38V
Corrente de saída: 0 ~ 6A
Regulação de tensão / resolução da tela: 0,01 V
Regulação de corrente / resolução da tela: 0,001 A
Resolução mínima de exibição de potência: 0,001 W
Resolução mínima de exibição da capacidade: 0,001 AH
Eficiência de conversão: até 80%
Ripple de saída: 50mV
Temperatura de trabalho: - 40 ~ + 85
Freqüência de trabalho: 150 KHz
Proteção contra curto-circuito: Corrente constante
Proteção para inversão de polaridade: Não, se necessário, instale diodo
Dimensões: 100 x 80 x 28mm
Peso: 120 g
Itens:
01 Conversor Step Up and Down DPS3806
01 Manual em Português
