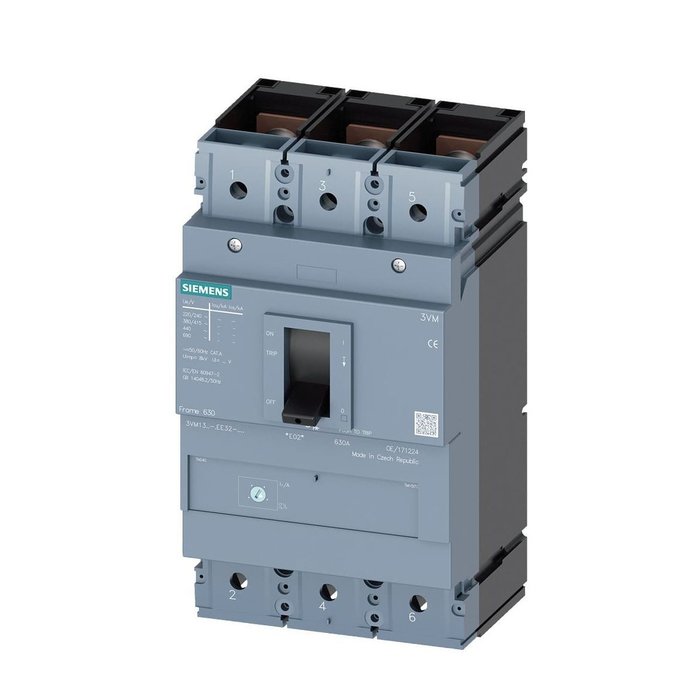

Disjuntor Caixa Mold. 3p 220-320a 3vm1332-4ee32-0aa0 Siemens

Disjuntor 3VM1 IEC frame 400 classe de capacidade de interrupção N Icu=36kA @ 415V 3 polos, proteção de linha TM220, ATFM, In=320A proteção contra sobrecarga Ir=224A...320A proteção contra curto-circuito Ii=10 x No kit de porca.
Especificações:
Modelo
Marca do produto: SENTRON
Designação do produto: Disjuntor em caixa moldada
Projeto do produto: Proteção de linha
Projeto da liberação de sobrecorrente: TM220
Função de proteção da liberação de sobrecorrente: LI
Número de postes: 3
Dados técnicos gerais
Tensão de isolamento/valor nominal: 800V
Tensão de operação / em CA / em 50/60 Hz / valor nominal: 500V
Tensão operacional / em CC / valor nominal: 500V
Tensão operacional / em CA / valor nominal: 690 V
Perda de potência [W] / máximo: 80W
Perda de potência [W] / para valor nominal da corrente / em CA / em estado operacional quente / por polo: 26,7W
Vida útil mecânica (ciclos operacionais) / típica: 15.000
Resistência elétrica (ciclos operacionais) / em AC-1 / em 380/415 V: 6.000
Característica do produto / para condutores neutros / atualizável / adaptável / à prova de curto-circuito e sobrecarga: Não
Versão de monitoramento de falta à terra: Sem
Função do produto
? Função de comunicação: Não
? Outra função de medição: Não
Conexões
Disposição de conectores elétricos / para circuito de corrente principal: Conexão frontal
Tipo de conexão elétrica / para circuito de corrente principal: kit detentor de porca em ambas as extremidades
Tipo de seção transversal de condutor conectável / para conexão de terminal de barra plana / mínimo: 20x1mm
Tipo de seção transversal de condutor conectável / para conexão de terminal de barra plana / máximo: 35x10mm
Desenho da superfície / das conexões / na parte superior do switch (N, 1, 3, 5): Prata
Desenho da superfície / das conexões / na parte inferior do interruptor (N, 2, 4, 6): Prata
REF: 3VM1332-4EE32-0AA0
DEAK: 21833
