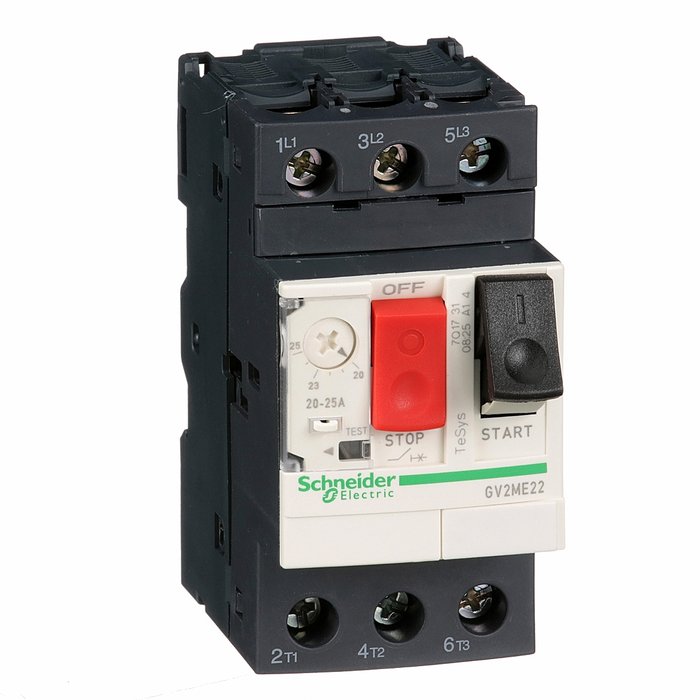

Disjuntor Motor Tripolar 20-25a 100Ka Botão Impulsão Schneider

Código Interno: 03284300225
Código Fabricante: GV2ME22
Código Referencia: 03284300225

Disjuntor Motor Tripolar 20-25a 100Ka Botão Impulsão Schneider

A Schneider Electric está a mais de 180 anos fazendo historia e inovando no mercado, Desenvolvendo tecnologias e soluções inovadoras e conectadas para segurança, confiabilidade, eficiência e sustentabilidade.
Seu objetivo é possibilitar que todos aproveitem ao máximo a sua energia e seus recursos, fazendo uma ponte entre o progresso e a sustentabilidade para todos. Na Schneider, isso denomina-se Life Is On.

ESPECIFICAÇÕES TECNICAS:

linha: TeSys
nome do produto: TeSys GV2
tipo de produto ou componente: Disjuntor
Nome abreviado do dispositivo: GV2ME
Aplicação do dispositivo: Motor
tecnologia da unidade de disparo: Termomagnético

Complementar:
descrição de polos: 3P
tipo de rede: CA
categoria de uso:
CA-3 conforme IEC 60947-4-1
Categoria A em conformidade com IEC 60947-2
frequência da rede: 50/60 Hz conforme IEC 60947-4-1
modo de fixação:
Trilho DIN de 35mm: encaixado
Painel: aparafusado (com placa adaptadora)
posição de funcionamento: Qualquer posição
alimentação do motor kW:
11 kW a 400/415 V CA 50/60 Hz
15 kW a 500 V CA 50/60 Hz
capacidade de corte:
3 kA Icu a 690 V AC 50/60 Hz conforme IEC 60947-2
15 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2
50 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2
6 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
4 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito:
100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
75 % a 690 V AC 50/60 Hz conforme IEC 60947-2
75 % a 500 V CA 50/60 Hz para IEC 60947-2
50 % a 440 V AC 50/60 Hz conforme IEC 60947-2
40 % a 400/415 V AC 50/60 Hz conforme IEC 60947-2
Tipo de controle: Botão não luminoso
[In] corrente nominal: 25 A
faixa de ajuste de proteção térmica: 20/25 A
corrente de disparo magnético: 327 A
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Ith] corrente térmica convencional ao ar livre: 25 A conforme IEC 60947-4-1
[Uimp] tensão nominal de impulso suportada: 6 kV IEC 60947-2
dissipação de alimentação por polo: 2,5 W
durabilidade mecânica: 100000 ciclos
durabilidade elétrica: 100000 ciclos para AC-3 em 440 V
taxa máxima de operação: 25 cic/h
avaliado pela carga: Contínuo para IEC 60947-4-1
torque de aperto: 1,7 N.m Ligar Conexões por parafuso
adequação para isolamento: Sim conforme IEC 60947-1
sensibilidade da falha de fase: Sim para IEC 60947-4-1
altura: 89 mm
largura: 45 mm
profundidade: 78,5 mm
peso do produto: 0,26 kg

Meio ambiente:
Normas:
EN/IEC 60947-2
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1
Certificações do produto:
IECEE CB Scheme
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds register of shipping)
DNV-GL
RINA
UKCA
tratamento de proteção: TH
grau de proteção IP: IP20 conforme IEC 60529
grau de proteção IK: IK04
temperatura ambiente do ar para funcionamento: -20…60 °C
temperatura ambiente para armazenamento: -40…80 °C
resistência a incêndios: 960 °C conforme IEC 60695-2-1
altitude de funcionamento: 2000 m

INCLUI:
- 1 Disjuntor Motor Tripolar 20-25a 100Ka Botão Impulsão Schneider

DIMENSÕES EMBALAGEM UNITÁRIA:

- Altura: 5 cm
- Largura: 9 cm
- Comprimento: 10 cm
- Peso: 287 g

GARANTIA DO FORNECEDOR: 3 Meses.
