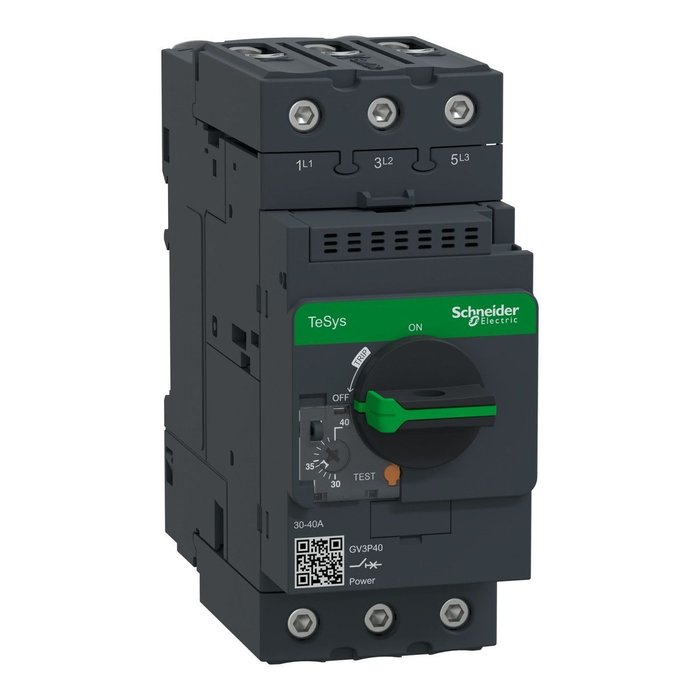

Disjuntor Motor Tripolar 32/40a Gv3p40 - Schneider Cinza escuro

DESCRIÇÃO
Os disjuntores motores Tesys Deca podem ser facilmente integrados em várias configurações, graças a sua largura padrão de 55 mm e montagem em trilho DIN. Além de contar com acessórios de barramento completos para conexão rápida. Este produto possui 3 polos, capacidade de 30-40A/690V e está destinado para aplicações de motor trifásico 18.5kW/400V. Fornece uma proteção termomagnética com uma gama de regulação térmica 30-40A, disparo magnético a 14xIn e alta capacidade de ruptura Icu 100kA@400V. Além disso, conta com proteção IP20 e conexão por meio de terminais parafusos Everlink BTR. Também permite o controle de inicio/parada por manopla rotativa garantida por 50.000 ciclos AC-3 Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Especificações:
Linha: TeSys Deca
Nome do produto: TeSys GV3 TeSys Deca
Tipo de produto ou componente: Motor circuit breaker
Nome abreviado do dispositivo: GV3P
Aplicação do dispositivo: Motor protection
Tecnologia da unidade de disparo: Termomagnético
Descrição de polos: 3P
Tipo de rede: CA
Categoria de uso: CA-3 conforme IEC 60947-4-1
Frequência da rede: 50/60 Hz conforme IEC 60947-4-1
Modo de fixação: Trilho DIN de 35mm: encaixado Painel: aparafusado (with 3 x M4 screws)
Alimentação do motor kW:
18,5 kW a 400/415 V CA 50/60 Hz
22 kW a 500 V CA 50/60 Hz
37 kW a 690 V CA 50/60 Hz
Capacidade de corte:
100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2
50 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2
50 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
12 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
6 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito:
100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
100 % a 400/415 V CA 50/60 Hz para IEC 60947-2
100 % a 440 V CA 50/60 Hz para IEC 60947-2
50 % a 500 V CA 50/60 Hz para IEC 60947-2
50 % a 690 V CA 50/60 Hz para IEC 60947-2
Tipo de controle: Punho giratório
[In] corrente nominal: 40 A
Linha de ajuste de proteção térmica: 30?40 A para IEC 60947-4-1
Corrente de disparo magnético: 560 A
[Ith] corrente térmica convencional ao ar livre: 40 A conforme IEC 60947-4-1
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 690 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-2
Sensibilidade da falha de fase: Sim para IEC 60947-4-1
Adequação para isolamento: Sim conforme IEC 60947-1
Dissipação de alimentação por polo: 8 W
Durabilidade mecânica: 50000 ciclos
Durabilidade elétrica: 50000 ciclos of CA-3 a 415 V pol
Avaliado pela carga: Contínuo para IEC 60947-4-1
Torque de aperto: 5 N.m - ligar Conexão por parafuso
Largura:55 mm
Altura: 132 mm
Profundidade: 136 mm
Peso líquido: 0,96 kg
Cor: Cinza escuro
REF: GV3P40
DEAK: 8115
