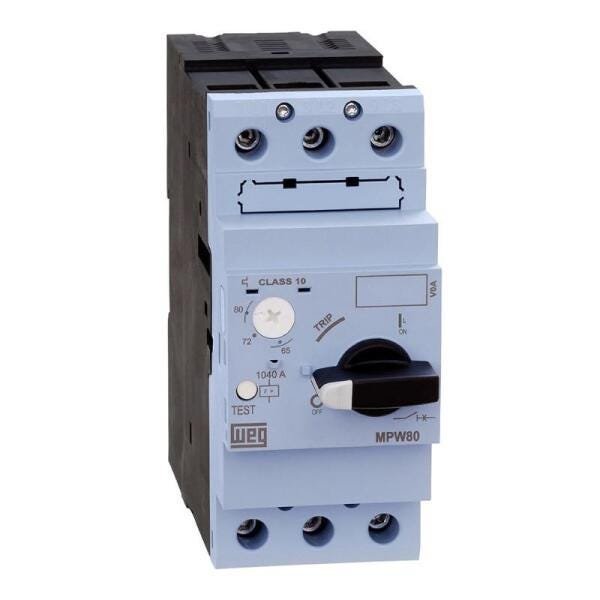

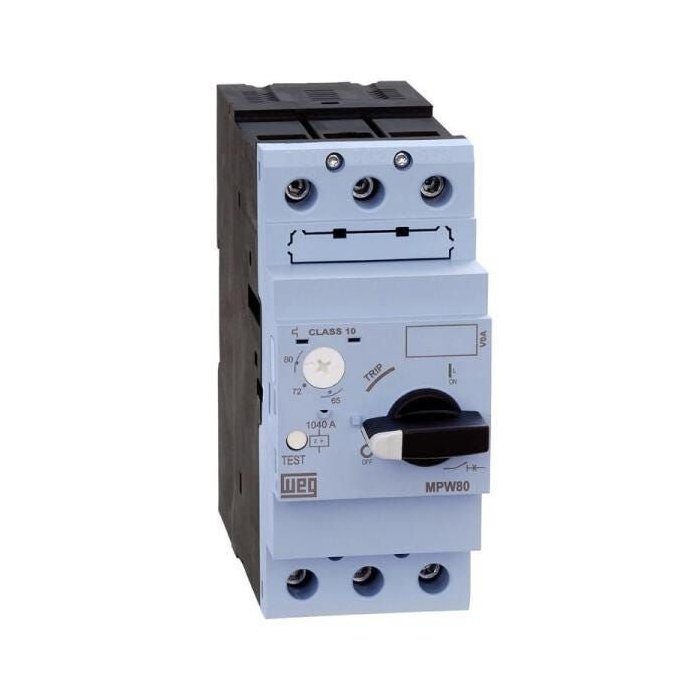

Disjuntor Motor Weg 32 a 40a Mpw80 12425347

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100 A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).

Os MPW podem ser instalado através de fixação rápida em trilho DIN 35mm ou com fixação por parafuso através do adaptador PLMP (vide acessórios)

Referência: MPW80

Corrente Nominal Máxima Inmax (Ie): 80 A

Faixa de ajuste da corrente: 32-40 A

Número de polos: 3

Curto-circuito Instantâneo: 13 x Iemax

Tensão de trabalho Ue: 690 V

Frequência de trabalho: 50/60 Hz

Tensão de isolação Ui690 V

Tensão de impulso nominal suportável Uimp: 6 kV

Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A

Categoria de utilização - IEC 60 947-4-1 (Partida de Motores): AC-3

Teste de Trip: Sim

Proteção de sobrecarga: Sim

Sensibilidade à falta de fase: Sim

Indicação de Trip: Sim

Classe de disparo: 10

Máxima frequência de manobra (man./h): 15

Grau de proteção: IP20

Altura: 125 mm

Largura: 54 mm

Profundidade: 157 mm

Peso bruto: 1,07 kg

Garantia: 12 meses contra defeito de Fabricação
