Divisor Universal Bs 2

DIVISOR UNIVERSAL BS 2

O QUE É UM DIVISOR
Um divisor de usinagem é uma ferramenta usada em máquinas-ferramentas para girar peças com precisão em ângulos específicos. Ele permite dividir uma peça em partes iguais, essencial para operações como fresagem de engrenagens e ranhuras. Montado na mesa da máquina, garante precisão e repetibilidade. É fundamental para a qualidade em processos de fabricação mecânica.

PARA QUE SERVE UM DIVISOR
Um divisor de usinagem permite rotacionar peças com precisão em ângulos específicos, essencial para fresagem de engrenagens, criação de ranhuras e furação de padrões uniformes. Garante a divisão exata de peças, oferecendo precisão e repetibilidade. Ideal para operações complexas em processos de fabricação mecânica.

COMO USAR
Para usar um divisor de usinagem, monte-o na máquina e prenda a peça. Ajuste o ângulo desejado e execute a operação de usinagem. Após cada etapa, gire a peça e repita o processo até concluir a divisão. Garantir precisão e segurança é essencial durante o uso.

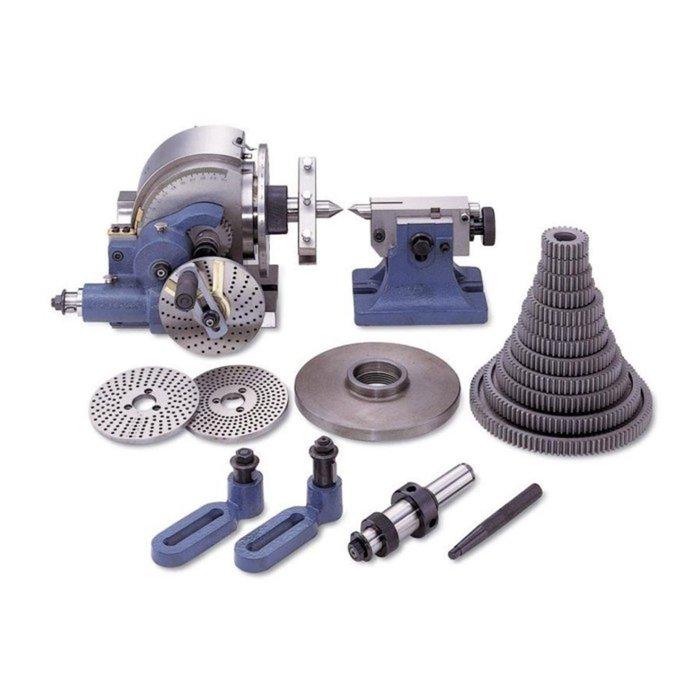

ITENS INCLUSOS :
Trem de engrenagens : 12 unidades ;
Ponta fixa ;
Discos divisores;
Flange Para Placa.

- Alta Precisão;
- Código: 12601;
- Dimensões (mm)
  - A - 365 - 14 13/32;
  - B - 272 - 10 45/32;
  - H - 236 - 9 19/64;
  - h - 132,7 - 5 15/64;
  - a - 213 - 8 25/64;
  - b - 134 - 5 9/32;
  - g - 16 - 5/8.
- Inclinação: 0 A 90º;
- Marca: ORION;
- Modelo: BS-2;
- Para Geração de Todos os Tipos de Engrenagens;
- Relação da Engrenagem Sem Fim: 40:1.

ESPECIFICAÇÕES DO CONTRA PONTOS BS-2
- Altura Máxima do Centro (h2): 138;
- Altura Mínima do Centro (h2): 1115;
- Dimensões (mm)
  - A1 - 194 - 7 41/64;
  - a1 - 177 - 6 62/64;
  - b1 - 125 - 4 49/64;
  - g1 - 16 - 5/8;
  - H1 - 147 - 5 50/64.
- Marca: ORION;
- Modelo: BS-2.

 ESPECIFICAÇÕES DO DISCOS DIVISOR
- Relação e Redução no Disco;
- Número de Furos
  - Disco A: 15, 16, 17, 18, 19 e 20;
  - Disco B: 21, 23, 27, 29, 31 e 33;
  - Disco C: 37, 39, 41, 43, 47, e 49.
