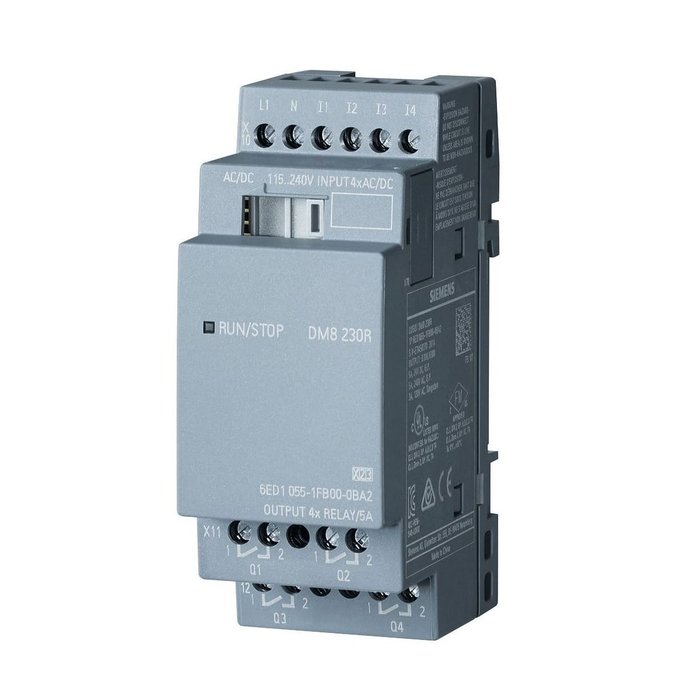

Expansão Logo! Dm8 230r 4di/4do 6ed1055-1fb00-0ba2 Siemens

LOGOTIPO! Módulo de expansão DM8 230R, PS/I/O: 230V/230V/relé, 2 MW, 4 DI/4 DO para LOGO! 8.
Especificações:
Tipo de instalação/montagem
Montagem: em trilho DIN de 35 mm, largura de 2 unidades de espaçamento
Tensão de alimentação
Valor nominal (DC)
? 115 V CC: Sim
? 230 V CC: Sim
Faixa permitida, limite inferior (DC): 100 V
Faixa permitida, limite superior (DC): 253V
Valor nominal (AC)
? 115 V CA: Sim
? 230 V CA: Sim
Frequência de linha
? faixa permitida, limite inferior: 47Hz
? faixa permitida, limite superior: 63Hz
Entradas digitais
Número de entradas digitais: 4
Tensão de entrada
? Tipo de tensão de entrada: CA/CC
? para sinal "0": 79 V CA, > 79 V CC
Corrente de entrada
? para sinal "0",: máx. (corrente quiescente permitida) 0,06mA; 0,05 mA com CA, 0,06 mA com CC
? para sinal "1", tip.: 0,13 mA
Atraso de entrada (para valor nominal da tensão de entrada)
Para entradas padrão
- de "0" a "1", máx.: 40ms
- de "1" a "0", máx.: 75ms
Saídas digitais
Número de saídas digitais: 4; Relés
Proteção contra curto-circuito: Não
Controlando uma entrada digital: Sim
Capacidade de comutação das saídas
? com carga de lâmpada, máx.: 1.000 W; 500 W a 115 Vca
Corrente de saída
? para valor nominal do sinal "1": 5A
? para sinal "1" corrente de carga mínima: 100 mA
Comutação paralela de duas saídas
? para atualização: Não
Freqüência de comutação
? com carga resistiva, máx.: 2Hz
? com carga indutiva, máx.: 0,5Hz
? mecânico, máx.: 10Hz
Saídas de relé
Capacidade de comutação dos contatos
- com carga indutiva, máx.: 3A
- com carga resistiva, máx.: 5A
EMC
Emissão de interferência de rádio conforme. conforme EN 55 011
? Classe limite B, para uso em áreas residenciais: Sim
Grau e classe de proteção
Grau de proteção IP: IP20
REF: 6ED1055-1FB00-0BA2
DEAK: 10261
