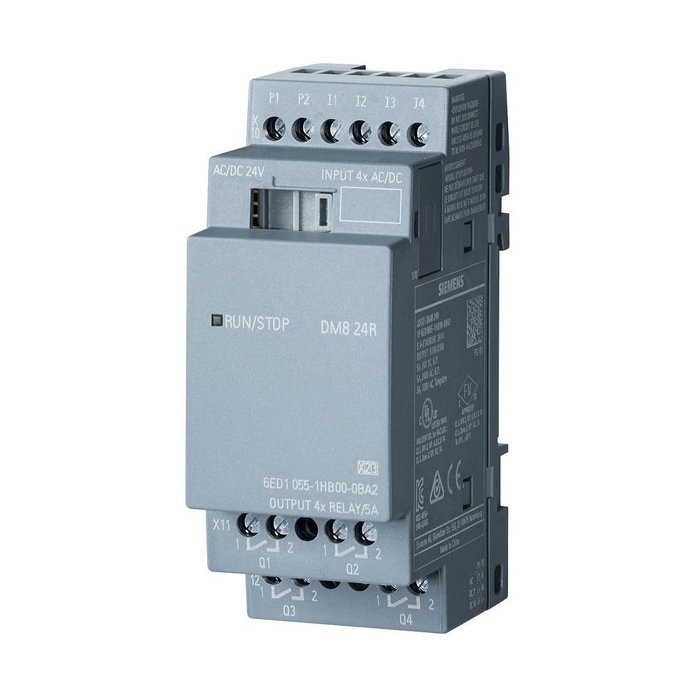

Expansão Logo! Dm8 24r 2 Mw 6ed1055-1hb00-0ba2 Siemens

LOGOTIPO! Módulo de expansão DM8 24R, PS/I/O: 24V/24V/relé, 2 MW 4 DI/4 DO, entrada AC/DC/NPN para LOGO! 8.
Especificações:
Tipo de instalação/montagem
Montagem: em trilho DIN de 35 mm, largura de 2 unidades de espaçamento
Tensão de alimentação
Valor nominal (DC)
? 24 V CC: Sim
faixa permitida, limite inferior (DC): 20,4 V
faixa permitida, limite superior (DC): 28,8V
Valor nominal (AC)
? 24 V CA: Sim
Frequência de linha
? faixa permitida, limite inferior: 47Hz
? faixa permitida, limite superior: 63Hz
Entradas digitais
Número de entradas digitais: 4
Tensão de entrada
? Tipo de tensão de entrada: CA/CC
? para sinal "0": 12 V CA/CC
Corrente de entrada
? para sinal "0", máx. (corrente quiescente permitida): 1,1 mA
? para sinal "1", tip.: 2,63 mA
Atraso de entrada (para valor nominal da tensão de entrada)
para entradas padrão
- de "0" a "1", máx.: 1,5ms
- de "1" a "0", máx.: 15ms
Saídas digitais
Número de saídas digitais: 4; Relés
Proteção contra curto-circuito: Não
Controlando uma entrada digital: Sim
Capacidade de comutação das saídas
? com carga de lâmpada, máx.: 1.000W
Corrente de saída
? para valor nominal do sinal "1": 5A
? para sinal "1" corrente de carga mínima: 100 mA
Comutação paralela de duas saídas
? para atualização: Não
Freqüência de comutação
? com carga resistiva, máx.: 2Hz
? com carga indutiva, máx.: 0,5Hz
? frequência de comutação mecânica / na saída digital / máxima: 10Hz
Saídas de relé
Capacidade de comutação dos contatos
- com carga indutiva, máx.: 3A
- com carga resistiva, máx.: 5A
EMC
Emissão de interferência de rádio conforme. conforme EN 55 011
? Classe limite B, para uso em áreas residenciais: Sim
Grau e classe de proteção
Grau de proteção IP: IP20
REF: 6ED1055-1HB00-0BA2
DEAK: 5602
