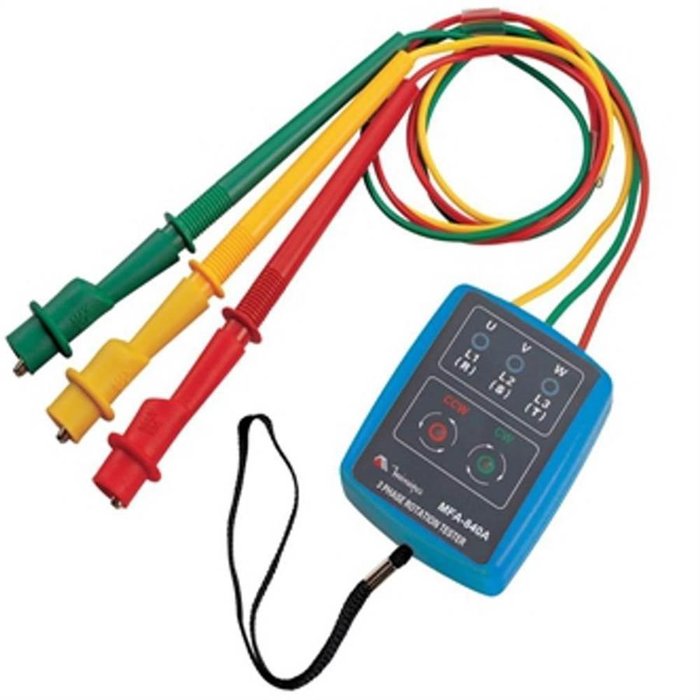

Fasímetro 60/600V - MFA-840A - MINIPA
Equipamento que identifica o sentido de rotação e indica fase aberta através de LEDs.
Instruções de uso:
Antes de efetuar qualquer medida, leia com atenção o item “INFORMAÇÕES DE SEGURANÇA” e esteja ciente sobre todas as advertências.
Sempre examine o instrumento a respeito de danos, contaminação (sujeira excessiva, graxa,..) e defeitos. Examine as pontas de prova
contra rachaduras ou defeitos na isolação. Caso alguma condição anormal seja detectada, não efetuar nenhum tipo de medida.
1. Conecte as pontas de prova jacaré coloridas nos terminais da fonte trifásica onde a máquina elétrica rotativa, tal como um motor, será
conectada. A ordem da conexão das pontas é opcional.
2. Assegure-se que todas as lâmpadas para verificação de fase aberta estejam acesas. Caso sim as fases não estão abertas. Quando alguma
das 3 lâmpadas não acenderem teremos fase aberta.
• Caso a lâmpada “R” de verificação de fase não acender: o terminal onde a garra jacaré amarela está conectada está com a fase aberta.
• Caso a lâmpada “S” de verificação de fase não acender: o terminal onde a garra jacaré verde está conectada está com a fase aberta.
• Caso a lâmpada “T” de verificação de fase não acender: o terminal onde a garra jacaré vermelha está conectada está com a fase aberta.

CARACTERÍSTICAS
- Indicador: LEDs
- Sequência de Fase
- Indicação de Fase Aberta
- Tensão de Entrada: 60~600V AC
- Resposta em Frequência: 20~400Hz
- Categoria de Segurança: CAT II 600V
- Dimensões (mm): 85x64x23
- Peso(g): 100
- Garantia: 12 meses
