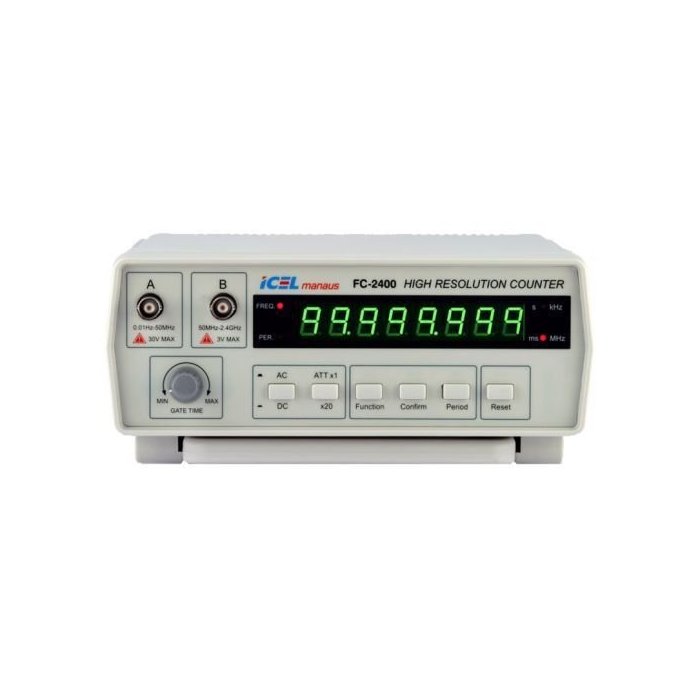

Frequencímetro Digital 2.4ghz Icel Fc-2400

Frequencímetro
FC-2400

Características Gerais
a. Display: de led com 8 dígitos, 19mm de altura, indicação da função selecionada (freqüência ou período), KHz, MHz, ms e s.
b. Funções: Freqüência e período.
c. Base de tempo: A cristal de quartzo com temperatura compensada (TCXO).
d. Escalas: 50M, 2.400MHz.
e. Temperatura de operação: de 0º a 50ºC.
f. Umidade de operação: de 10% até 90% sem condensação.
g. Temperatura de armazenagem: de -40 a 60ºC.
h. Umidade de armazenagem: de 5% até 90% sem condensação.
i. Alimentação: 127/220V 10%, 50/60Hz.
j. Consumo de energia: no máximo 5W.
k. Proteção: Através de fusível de vidro de 100mA/250V.
l. Tempo de aquecimento (warm-up): 10 minutos.
m. Conectores de entrada: Tipo BNC.
n. Dimensões e peso: 270 X 215 X 100mm e 1,6Kg.
o. O FC-2400 vem acompanhado de um Manual de instruções, um cabo de teste, um cabo de alimentação e uma caixa de embalagem.

Técnicas
A exatidão está especificada por um período de um ano após a calibração, em porcentagem da leitura mais número de dígitos menos significativos. Sendo válida na faixa de temperatura compreendida entre 18ºC à 28ºC e umidade relativa inferior a 70% sem condensação.

Canal A (de 0,01Hz até 50MHz)
a. Escala: Acoplamento DC: de 0,01Hz até 100Hz Acoplamento AC: de 100Hz até 50MHz
b. Sensibilidade: 30mVrms / 50mVrms
c. Acoplamento: AC e DC
d. Impedância de entrada: 1Mohm / 35pF
e. Atenuação: X1 e X20
f. Modo de gatilhamento (trigger mode): Manual
g. Tensão máxima de entrada: 30V (DCACpico)

Canal B (de 50MHz até 2,4GHz)
a. Escala: de 50MHz até 2,4GHz
b. Sensibilidade: 50mVrms / 200mVrms
c. Acoplamento: somente AC
d. Impedância de entrada: 50 Ohm
e. Tensão máxima de entrada: 3Vrms

Resolução
Freqüência
Resolução
Gate no mínimo
Gate no máximo
de 0,01Hz até 100Hz
0,01 Hz
de 100Hz até 2MHz
10 Hz
0,1 Hz
de 2MHz até 50MHz
1K Hz
10 Hz
de 50MHz até 1GHz
1K Hz
10 Hz
de 1GHz até 2,4GHz

1K Hz
100 Hz

Base de tempo
a. Taxa de envelhecimento: ± 0,2ppm/mês
b. Coeficiente de temperatura: 0,1ppm/ºC de 10º até 40ºC
c. Variação de linha: ± 10ppm para tensão de linha ± 10%
d. Estabilidade da base de tempo: ± 3,0ppm (10º a 30ºC)

Tempo de gate
Ajustável continuamente de 100ms até 10s ou um período do sinal de entrada, o que for maior.

Exatidão
Exatidão da Freqüência: ± (2ppm + 1d)
