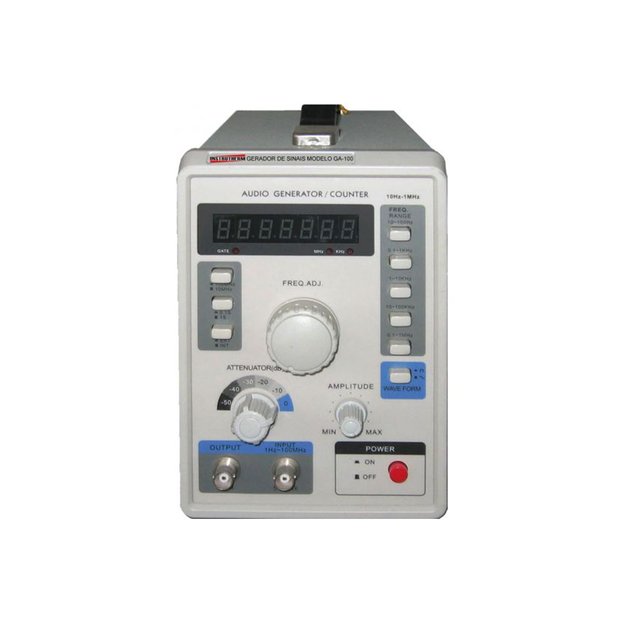

GERADOR DE ÁUDIO DIGITAL FAIXA 10 HZ A 1 MGHZ MOD. GA-100

DESCRIÇÃO:
GERADOR DE ÁUDIO DIGITAL FAIXA 10 HZ A 1 MGHZ MOD. GA-100

ESPECIFICAÇÕES TÉCNICAS:
Display Digital de 7 LEDs
Escala: 10Hz a 1MHz em 5 escalas
Escalas: "x1" 10Hz a 100Hz
"x10" 100Hz a 1KHz
"X100" 1KHz a 10KHz
"X1k" 10KHz a 100KHz
"x10k"100KHZ a 1MHz
Precisão: ± 3% ± 1Hz
Saída de Onda Senoidal:
Tensão de saída: ? 10Vrms (com carga de 600 ?)
Características da Frequência: ± 0,5dB (com carga de 600?, 1KHz de referência)
Distorção:
1kHz a 20kHz ? 0,1%
100Hz a 100kHz ? 0,3% ( 100Hz no passo X10 ou  100Hz
no passo 1kHz no passo X1kHz ou 10kHz no passo 100kHz)
50Hz a 500kHz ? 0,3%
20Hz a 500kHz ? 0,5%
10Hz a 100Hz ? 0,8%
10Hz a 1MHz ? 1%
Saída de onda Quadrada:
Tensão de saída: ? 30Vpp (sem carga)
Tempo de subida / descida: ? 200ns
Sobrecarga: < 2% (1KHz de Saída Máxima)
Taxa de Proporção: 50% ± 5% (1KHz de saída máxima)
Função Frequencímetro
Atenuador de saída: -0 a -50dB, dividido em 6 escalas de -10dB - Precisão: ± 1dB (carga de 600?)
Impedância de saída: 600? ± 10%
Entrada de sincronismo externo: - Escala de sincronismo: ± 1% / V - Entrada máxima permitida: 15Vrms - Impedância de entrada: aprox. 150?
Alimentação:
Tensão: 110/220VAC
Frequência: 60Hz ± 2Hz
Potência: 6W
Ambiente:
Temperatura de operação: 0 à 40ºC
Umidade de Operação: < 80% RH

ACESSÓRIOS FORNECIDOS:
Cabo de teste
Cabo de alimentação
Fusível
Manual de Instruções.
