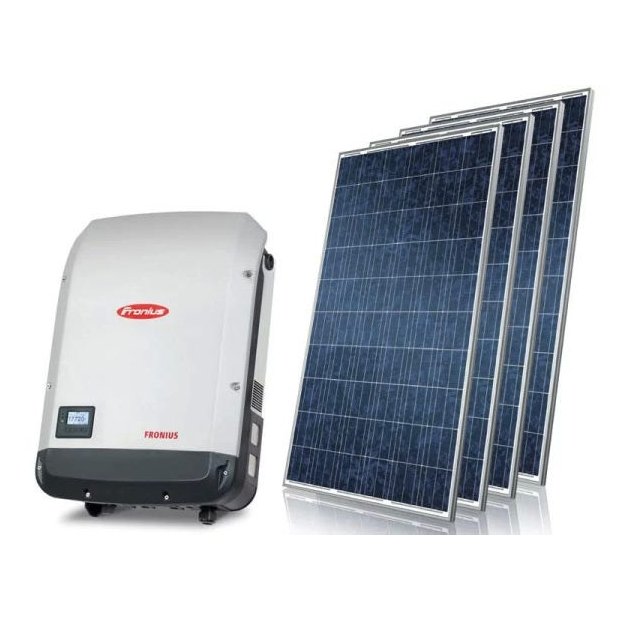

Gerador de Energia Centrium Energy com potência de 81,60 kWp *Informações dos painéis em STC Potência de saída: 320W Tensão em P.max. V.mpp. 36,6V Corrente em P.max. I.mpp. 8,61A Tensão em circuito aberto 45,1V Corrente de curto-circuito 9,18A *Sob condições de teste padrão (STC) de irradiação de 1.000 W/m2, espectro AM de 1,5 e temperatura de célula de 25 °C Principais recursos Excelente eficiência do módulo de até 16,42% Excepcional desempenho de baixa irradiação > 96 % Tolerância de potência positiva de até 5 W Alta classificação PTC de até 91,97% Caixa de derivação IP67, resistência de longo prazo ao clima Carga de neve pesada de até 5.400 Pa carga de vento de até 2.400 Pa Resistência a maresia, amônia e ventos de areia para ambientes de praia, fazenda e deserto *Informações do Inversor Entrada Max. corrente de entrada (I dc max ) 44.2 A Max. conjunto corrente curto-circuito 66.3 A Min. tensão de entrada (U dc min ) 580 V Feed-in tensão de entrada (U dc start ) 650 V Tensão nominal de entrada (U dc,r ) 580 V Max. tensão de entrada (U dc max ) 1,000 V Faixa de tensão MPP (U mpp min - U mpp max ) 580 - 850 V Números de rastreadores MPP 1 Número de conexões CC 6 Saída Tensão nominal de saída (P ac,r ) 25,000 W Max. potência de saída 25,000 VA Max. corrente de saída (I ac nom ) 36.1 A Conexão à rede (faixa de tensão) 3~NPE 380 V / 220 V ou 3~NPE 400 V / 230 V (+20 % / - 30 %) (TRIFASICO 380V) Frequência 50 Hz / 60 Hz (45 - 65 Hz) Distorção harmônica total < 2.0 % Fator de potência (cos f ac,r ) 0 - 1 ind. / cap. Gerais Design do inversor: Sem transformador Resfriamento: Refrigeração de ar comprimido Instalação: Montagem interna e externa Faixa de temperatura ambiente -25 - +60 °C Umidade relativa permitida 0 a 100 % Proteção Medição de isolamento CC: Sim Comportamento de sobrecarga: Mudança de ponto de operação, limitação de potência Disjuntor CC: Sim Porta-fusíveis de suporte integrado (Fusível não incluso)/ DPS para CC Inclusos. *DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS Área minima necessária - 456 m² Peso sobre o telhado - 18Kg/m² (com estrutura) 5 arranjos ligados em paralelo compostos de 17 Painéis de 72 células Policristalino 320W em série Trilhos para fixação dos painéis em alumínio Cabos Solares com proteção UV de 6mm Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede. ***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora. #linha# O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol Qual é a diferença entre kW e kWh nos geradores? kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora. Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiaçãosolar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países daUnião Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2). Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil. Quanto esse gerador pode gerar de energia? Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês ***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m² O gerador de energia fotovoltaico de 81,60 kWp é composto por: 2 INVERSOR SOLAR FRONIUS 4210056041 ECO 25.0-3-S LIGHT COM PROTECAO DE SURTO 1 INVERSOR SOLAR FRONIUS 4210056040 ECO 25.0-3-S WLAN/LAN/WEBSERVER COM PROTECAO SURTO 255 PAINEL SOLAR CANADIAN CS6X-320P 72 CELULAS POLICRISTALINO 6 POLEGADAS 320W 30 MULTI-CONTACT CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA 30 MULTI-CONTACT CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO 400 MT CABO SOLAR NEXANS ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULTIPLO 25 METROS 400 MT CABO SOLAR NEXANS ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULTIPLO 25 METROS 64 ESTRUTURA PAINEL SOLAR ROMAGNOLE 410874 RS-166 KIT FIXACAO 4 PLACAS TELHA ONDULADA 64 ESTRUTURA PA
