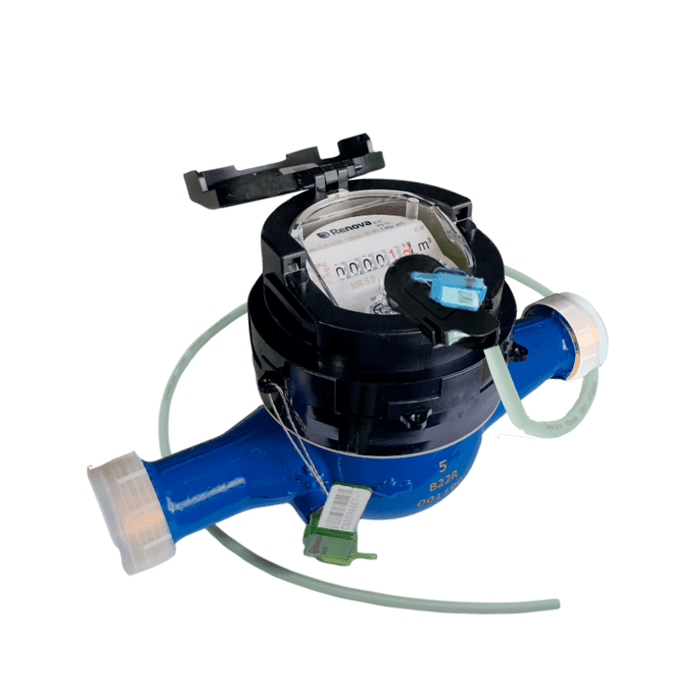

Hidrômetro Multijato 3/4'' Qmáx 5m³/h X190mm + Saída Pulsada Renova Medição Hid.mr 5,0 Dn20x190 - Eq

Hidrômetro 2023 Multijato Equipado para telemetria
O hidrômetro residencial multijato é um tipo de equipamento resistente, ideal para medir com alta precisão a água em residências, apartamentos e condomínios com vazão máxima (Qmáx) de até 5m³/h.
Os modelos equipados com sensor Reed Switch de telemetria possuem uma cúpula específica, para o encaixe do aparelho de transmissão de dados, além de possuir inteligência que evita fraudes no sensor, trazendo maior segurança para você.
Este sensor é de contato seco e trabalha com interações magnéticas, sendo que não é polarizado, o que permite facilidade na instalação.

#renovaindica:
Indicamos que a vazão máxima do hidrômetro seja sempre maior do que a vazão usual utilizada, para não forçar o desempenho do produto sujeitando-o a trabalhar constantemente com vazão máxima. Priorizamos sempre a qualidade e precisão na medição!

Características técnicas Hidrômetro Multijato Residencial
- Vazão Nominal 2,5m³/h;
- Vazão Máxima 5m³/h;
- Vazão de transição 200l/h;
- Vazão Mínima 50l/h;
- Vazão de início de funcionamento 11l/h;
- Temperatura máxima de trabalho 40º;
- Pressão máxima de trabalho 10 bar;
- Diâmetro nominal (Diâmetro interno) DN20(3/4");
- Diâmetro da rosca (Diâmetro externo) G1”B;
- Comprimento 190mm;
- Equipado para telemetria (Leitura Remota) com sensor Reed Switch V1;
- Equipado para cada 1 litro/1 pulso;
- Classe/Instalação: B-H com transmissão magnética;
- Relojoaria do tipo inclinada 45º de plástico (policarbonato);
- Desempenho de acordo ou superior ao exigido na NBR NM 212;
- Relojoaria inclinada super seca IP68;
- Certificado pelo INMETRO.

*Acompanha sensor*

Características Técnicas Sensor Reed Switch V1
Tipo de contato: Contato Seco (NA);
Polarização: Não polarizado;
Relação Pulsos: 1 Pulso/ Litro;
Potência (máx.): 10W;
Tensão de comutação (máx.): 200VDC;
Corrente de comutação(máx.): 0,5 A;
Corrente de transporte(máx.): 1,0 A;
Resistencia do contato(máx.): 150mOhm;
Tensão de corte (mín.): 0,5 ms;
Tempo de liberação (máx.): 0,1 ms;
Capacitância de contato: 0,3 pF;
Temperatura de operação: -40 a 125 °C.

Terminais do Sensor:
(1) - Vermelho: Comum;
(2) - Preto: Saída Pulso/litro;
(3) - Azul: Corte de Cabo.
Exemplo de ligação do Sensor:
Coleta de Pulso/Volume: Terminais 1 e 2
Alarme para Corte de Cabo: Terminais 1 e 3

Condições de instalação Hidrômetro ¾’’:
- O hidrômetro deve ser instalado no ponto mais baixo da tubulação;
- Realizar a purga do sistema do cavalete;
- Montar o hidrômetro no cavalete (quando aplicável);
- Girá-lo com o mostrador da relojoaria para baixo;
- Escoar a água abundantemente através do sistema;
- Retorná-lo à posição normal de operação e apertar corretamente as conexões;
- Verificar se não há vazamentos e se o hidrômetro funciona corretamente;
- Lacrar o hidrômetro no cavalete, quando for aplicável.
 IMPORTANTE: A escolha do medidor fica condicionada ao consumo mensal e às vazões de operação.
