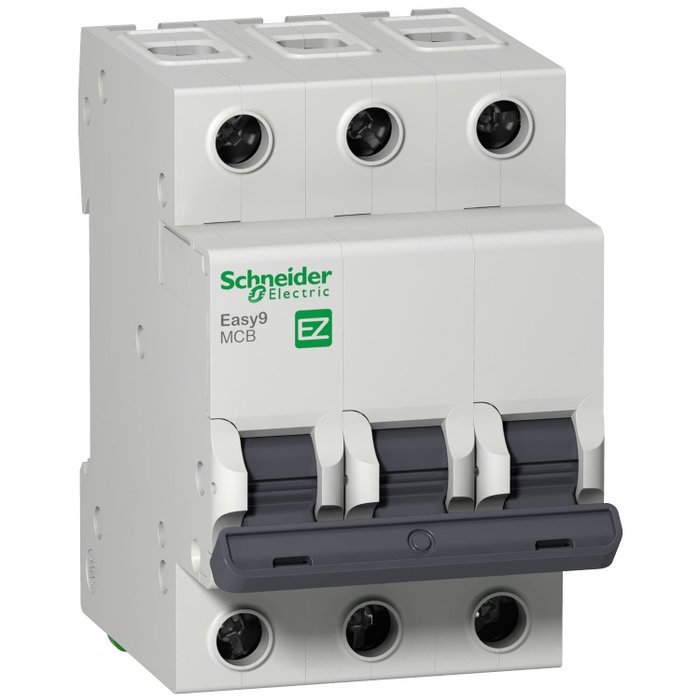

Mini Disjuntor Tripolar 16a Curva C Ez9f56316 Schneider Cinza (RAL 7035)

DESCRIÇÃO
O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 3 polos, capacidade de 16A, curva de atuação tipo C e capacidade de interrupção de 6kA, 400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-93 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Especificações:
Principal
Linha: Easy9
Aplicação do dispositivo: Distribuição
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 3P
Número de polos protegidos: 3
[In] corrente nominal: 16 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
Capacidade de corte:
10000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1
6000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1
Adequação para isolamento: Sim conforme IEC 60898-1
Complementar
Frequência da rede: 50 Hz
[Ue] tensão de operação nominal:
220 V CA 50/60 Hz
400 V CA 50/60 Hz
Limite de disparo magnético: 5...10 x pol
[Ics] capacidade de corte nominal em serviço: 6 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60898-1
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
Desvios de 9 mm: 6
Altura: 81 mm
Largura: 54 mm
Profundidade: 66,5 mm
Cor: Cinza (RAL 7035)
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
Conexões - terminais:
Terminal tipo túnel (superior ou inferior) 1?25 mm² rígido
Terminal tipo túnel (superior ou inferior) 1?16 mm² Flexível
Torque de aperto: 2 N.m superior ou inferior
REF: EZ9F56316
