Motor Bv Penta 400 Ppa Jet Flex 1,50M - 220

MOTOR PORTÃO BV 1/2 PPA PENTA 400 1,50M

O Kit BV Penta 1/2 hp, é ideal para portões basculantes de até 400 Kg. Tem o tempo de abertura / fechamento, em torno de 13 segundos, podendo realizar até 70 ciclos hora.

Com o acionamento em alumínio, há muito mais vantagens no tempo de vida útil e também na instalação. Pois não é necessário furar a peça como acorre na linha robust, com acionamento de aço. Existe no próprio trilho de alumínio, o encaixe dos parafusos dos suportes fixadores, facilitando a regulagem, economizando tempo, ficando uma instalação mais simples e limpa. O acionamento também é centralizado, dando para ser instalado em ambos os lados do portão.

Como definir o tamanho do acionamento para o seu portão (foto acima):

Abertura para fora: Localizar o ponto de giro, medir acima até o final da folha e acrescentar 25 cm.
Abertura para dentro: Localizar o ponto de giro, medir acima até o final da folha e acrescentar 50 cm.

O resultado definirá se é necessário o tamanho de 1,40 m, 1,50 m ou 2,00 m (tabela na foto acima), ou até mesmo tamanhos especiais acima de 2,00 m (sob consulta).

É primordial que seu portão esteja devidamente alinhado e balanceado, para obter o melhor desempenho e aproveitamento do motor. A velocidade poderá variar de acordo com o tamanho, peso e estado do portão, além dos ajustes de desaceleração. Informações como base de tempo em percurso de 1,15 m. Para portões com comprimento superior a 6 metros, é recomendado dois motores. Sempre contrate um instalador capacitado para a instalação, e siga sempre o manual de instruções.

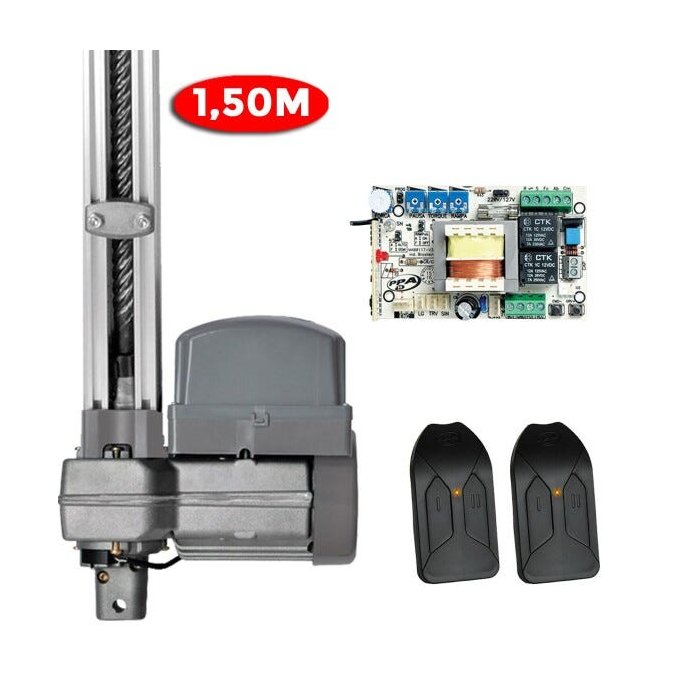

O kit contém:

01 Motor Portão Basculante Penta PPA
01 Acionamento de alumínio 1,50 m (ATA006)
01 Central de Comando Facility 4 Trimpots (CC020)
02 Controle remoto Tok 433,92 Mhz (CR048)
01 Sensor Parada do Motor por Imã Híbrido
01 Manual de fábrica

Especificações:

Motor

Alimentação: 127V ou 220V
Peso do portão: 400 kg
Tempo de abertura/fechamento (Trilho 1,15 m): 13 segundos
Motor: Monofásico
Quantidade de ciclos/hora: 70
Diâmetro do fuso: 5/8"
Passo do fuso: 60 mm
Número de entradas do fuso: 5
Coroa: Nylon
Parada do Motor por Imã: Híbrido (analógico e digital)

Placa

Tensão de entrada Bivolt (127V / 220V)
Sistema de Parada do Motor por Imã Digital ou Analógico
Módulo Receptor 433,92 Mhz
Sistema Code Learning: Até 320 controles código fixo e 160 controles código rolante padrão PPA
Memorização automática de percurso
Rampa de desaceleração
Dimensões: C= 11,5 x L= 10,0 x A= 3,50 cm

Entradas e Saídas:

Entrada para fotocélula
Entrada para botoeira
Entrada para Receptor avulso
Saída para módulo luz de garagem
Saída para módulo trava
Saída para módulo Sinaleira

Programação:

Gravação de controles
Seleção de sistema de Parada do Motor por Imã
Ajuste de Força via trimpot
Ajuste de Pausa via trimpot
Ajuste de Torque via trimpot
Ajuste de Rampa via trimpot

Não nos responsabilizamos por montagens e instalações sem orientação técnica. Verifique limitações e orientações do produto com o fabricante, ou tire suas dúvidas conosco. Certifique-se que seus componentes e funcionalidades do produto atendem sua necessidade.

IMAGEM MERAMENTE ILUSTRATIVA

Motor Portão BV 1/2 PPA Penta 400 1,50m
