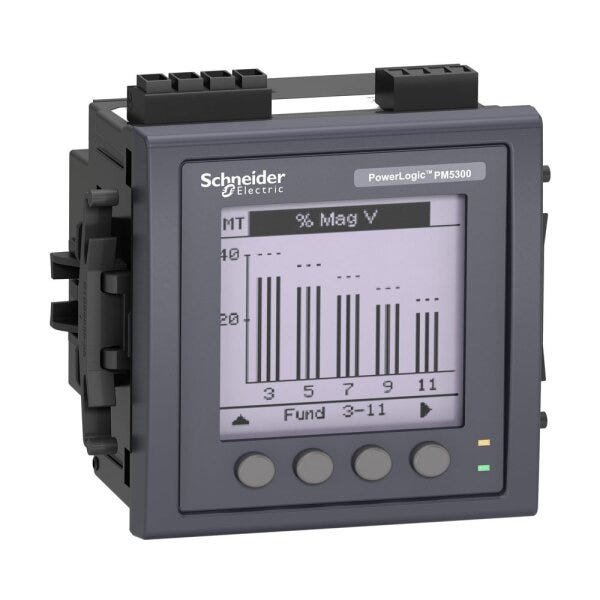

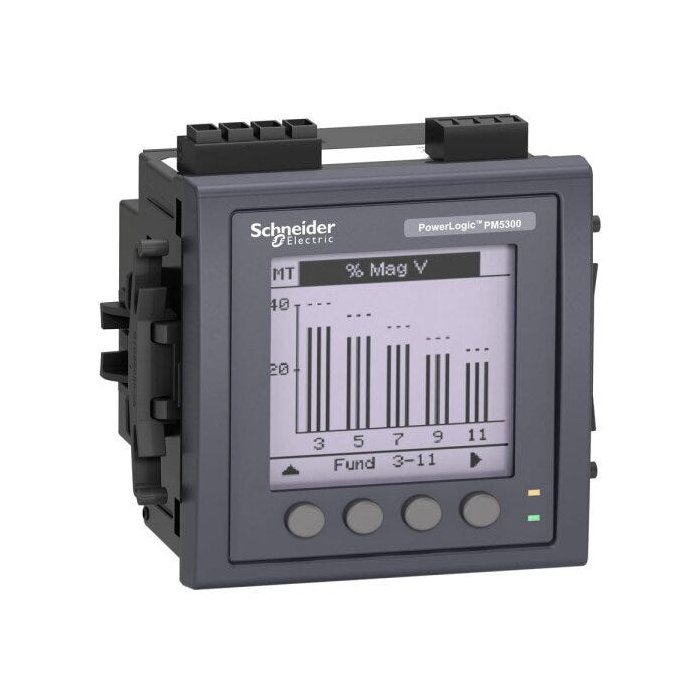

Multimedidor Modbu Tripolar Lcd Retroiluminado Schneider

Gama: PowerLogic
Nome do produto: PowerLogic PM5000
Nome abreviado do dispositivo: PM5330
Tipo de produto ou componente: Medidor de potência
Análise de qualidade de energia: Até o harmônico 31
Aplicativo do dispositivo: Monitoramento de energia
Multi-tarifa
Tipo de medição: Corrente
Tensão
Frequência
Fator de potência
Energia
Potência ativa e reativa
Supply voltage 100 a 415 V CA 45..0,65 Hz
125 a 250 V CC
Frequência da rede 50 Hz
60 Hz
[In] corrente nominal 1 A
5 A
Type of network 3P + N
3P
1P + N
Consumo de potência em VA 10 VA a 415 V
Sinalização local:
80 Ms 120 V CA típico
100 Ms 230 V CA típico
100 ms 415 V CA típico
Tipo de visor LCD retroiluminado
Resolução da tela: 128 x 128 pixels
Taxa de amostragem: 64 amostras / ciclo
Corrente de medição: 10 a 9000 mA
Tipo da entrada analógica: Tensão (impedância 5 MOhm)
Corrente (impedância 0.3 MOhm)
Tensão de medição:
35 a 690 V AC 45 a 65 Hz between phases
20 a 400 V CA 45..0,65 Hz entre fase e neutro
Linha de medição de frequência: 45 a 65 Hz
Número de entradas: 2 digital
Precisão de medição:
Energia ativa +/- 0,5
Energia reativa +/- 2
Potência ativa +/- 0,5
Potência aparente +/- 0,5
Frequência +/- 0,05
Fator de potência +/- 0,005
Corrente +/- 0,5
Tensão +/- 0,5
Classe de precisão Classe 3 energia ativa para IEC 62053-22
Número de saídas 2 relé
2 digital
Informações exibidas Tarifa (4)
Protocolo da porta de comunicação Modbus RTU e ASCII a 9.6, 19.2 and 38.4 kbauds par / ímpar ou nenhuma - 2
fios, Isolamento: , 2500 V
JBUS
Suporte porta de comunicação: RS485
Registro de dados: Registros de manutenção
Carimbo de data/hora
Registros de alarmes
Registros de dados
Valores instantâneos mín./máx.
Registros de eventos
Capacidade de memória 256 kB
Conexões - terminais: Circuito de tensão: bloco terminal de parafusos 4
Circuito de controle: bloco terminal de parafusos 2
Transformador de corrente: bloco terminal de parafusos 6
Circuito de entrada/saída: bloco terminal de parafusos 6
Saída de relé: bloco terminal de parafusos 4
Rede Ethernet: conector RJ45
Modo de montagem: Montagem embutida
Suporte de montagem: Estrutura
Padrões:
UL 61010-1
IEC 62053-22
IEC 61557-12
EN 50470-3
IEC 60529
IEC 62053-24
EN 50470-1
Certificações do produto: CE para IEC 61010-1
CULus para UL 61010-1
Largura: 96 mm
Profundidade: 72 mm
Altura: 96 mm
Peso do produto: 430 g
Compatibilidade eletromagnética: Limites para emissões de corrente harmónicaclasse A para IEC 61000-3-2
Descarga eletroestáticanível: 4 para IEC 61000-4-2
Perturbações de RF por conduçãonível 3 para IEC 61000-4-6
Campo magnético na frequência de potêncianível 4 para IEC 61000-4-8
Emissões guiadas e irradiadasclasse B para EN 55022
Grau de proteção IP Frontal: IP52 para IEC 60529
Corpo: IP30 para IEC 60529
Umidade relativa: 5 a 95a 50 °C
Graus de poluição: 2
Temperatura ambiente do ar para funcionamento; -25 a 70 °C
Temperatura ambiente do ar para armazenamento: -40 a 85 °C
Altitude de funcionamento: 2000 m
Garantia do Fornecedor de 12 meses.
