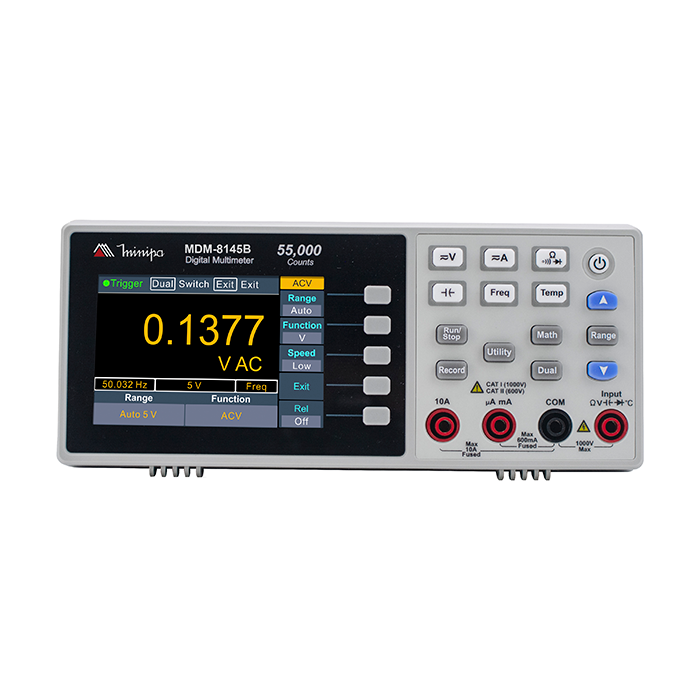

Multímetro Digital de Bancada Minipa Mdm-8145b

APLICAÇÕES
Diferencia-se por ser um multímetro digital de 55.000 contagens e interface USB. Faz medidas de Tensão DC / (AC RMS), Corrente DC / (AC RMS), Resistência, Capacitância, Frequência de Rede, Testes de Diodo, Temperatura e Continuidade. Como características adicionais apresenta as funções de Máx./Min. e Relativo e Data Hold.

SEGURANÇA
Este instrumento está de acordo com a norma IEC61010-1 Categoria I 1000V / Categoria II 600V. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.

GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos signi cativos) para 23°C ±5°C, se não especificado de outra forma e umidade relativa ≤80%. Ciclo de calibração recomendado de 1 ano. Especi cações válidas para 10% a 100% da faixa, caso não especificadas de outra forma.

CARACTERÍSTICAS

Display: LCD 4 5/6 Dígitos, 55.000 contagens;
Display: LCD TFT 3,5” resolução 480x320;
Indicação de Sobrefaixa: “Overload”;
Indicação de Polaridade: Automático;
True RMS: AC;
Taxa de Amostragem: Low: 4 vezes por segundo; Medium: 16 vezes por segundo; High: 65 vezes por segundo;
Mudança de Faixa: Automático/Manual;
Interface USB;
Função Data Hold;
Função dB e dBm;
Função Máximo, Minímo e Relativo;
Registro: 1000 dados;
Configuração de Intervalo de Tempo: 15ms a 9999,999s;
Ambiente: - Operação: 0°C a 50°C; - Armazenamento: -20°C a 70°C; - Umidade Relativa: ≤80% (0°C ~ 50°C);
Altitude: 2000 metros;
Grau de Poluição: 2 (Uso Interno);
Compatibilidade Eletromagnética: Conforme as normas EN61326-1:2006 e EN61326-2-2:2006;
Segurança/Conformidade: De acordo com a IEC61010-1, categoria de sobretensão CAT I 1000V/CAT II 600V;
Alimentação: 90V a 240V AC 50/60Hz;
Consumo: 15W;
Dimensões: 86,5(A) x 200(L) x 64(P)mm;
Peso: Aprox. 450 gramas(incluindo bateria);


TENSÃO DC

Faixas: 50mV, 500mV, 5V, 50V, 500V, 1000V;
Precisão:   50mV ±(1,0%+10); 500mV ~ 50V ±(0,05%+5); 500V ±(0,1%+5); 1000V ±(0,1%+10);
Resolução: 0,001mV, 0,01mV, 0,0001V, 0,001V, 0,01V, 0,1V;
Impedância de entrada: ≥10MΩ;
Garantia de precisão: 5% ~ 100% da faixa;
Erro adiciona precisa ser adicionado para cada Volt acima de ±500V DC;
Proteção de Sobrecarga: 1000V.


TENSÃO AC (True RMS)

Faixas: 500mV, 5V, 50V, 500V, 750V;
Precisão:   500mV ~ 750mV @ 20Hz ~45Hz ±(1,0%+30); 500mV ~ 750mV @ 45Hz ~65Hz ±(0,5%+30); 500mV ~ 750mV @ 65Hz ~1kHz ±(0,7%+30);
Resolução: 0,01mV, 0,1mV, 0,001V,0,01V, 0,1V, 1V;
Impedância de entrada: Aprox. ≥10MΩ;
Resposta de Frequência: 20Hz~1KHz;
Garantia de precisão: Para as demais faixas a precisão é de 1% ~ 100% da faixa, especifi cação válica para sinais senoidais maiores que 5% da faixa. De 1% a 5% de tensão de entreda, é necessário adicionar um erro de 0,1%;
Proteção de Sobrecarga: 750V.


CORRENTE DC

Faixas: 500μA, 5000μA, 50mA, 500mA, 5A, 10A;
Precisão:   500μA e 50mA ±(0,15%+20); 5000μA e 500mA ±(0,15%+10); 5A e 10A ±(0,5%+10);
Resolução: 0,01μA, 0,1μA,0,001mA, 0,01mA, 0,0001A, 0,001A;
Garantia de precisão: 5% ~ 100% da faixa.
Proteção de Sobrecarga: Fusível de 500mA/1000V para borne de “μA/mA”; Fusível de 10A/1000V para borne de “10A”;


CORRENTE AC (True RMS)

Faixas: 500μA, 5000μA, 50mA, 500mA, 5A, 10A;
Precisão:  500μA ~ 500mA ±(0,5%+20); 5A ~ 10A ±(1,5%+20);
Resolução: 0,01μA, 0,1μA,0,001mA, 0,01mA, 0,0001A, 0,001A;
Resposta de Frequência: 20Hz ~ 1000Hz;
Garantia de precisão: Para as demais faixas a precisão é de 1% ~ 100% da faixa, especifi cação válica para sinais senoidais maiores que 5% da faixa. De 1% a 5% de tensão de entreda, é necessário adicionar um erro de 0,1%;
Proteção de Sobrecarga:
Fusível de 500mA/1000V para borne de “μA/mA”; Fusível de 10A/1000V para borne de “10A”;


RESISTÊNCIA

Faixas: 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 50MΩ;
Precisão:  500Ω ±(0,15%+10); 5kΩ ~ 500k ±(0,15%+5); 5MΩ ±(0,3%+5); 50MΩ ±(1,0%+10);
Resolução: 0,01Ω, 0,0001kΩ, 0,001kΩ, 0,01kΩ, 0,0001MΩ, 0,001MΩ;
Tensão de circuito aberto:Aprox. 1V;
Garantia de precisão: 5% ~ 100% da faixa;
Especificação válida para método de 2 fios usando modo relativo. Sem a função relativo, adicione ±0,20Ω na medida;
Proteção de Sobrecarga: 250V.


CAPACITÂNCIA

Faixas: 50nF, 500nF, 5μF, 50μF, 500μF, 5mF, 50mF;
Precisão: 50nF ~ 500μF ±(2,5%+10); 5mF ~ 50mF ±(5%+10);
Resolução: 1pF, 10pF, 100pF, 1nF, 10nF, 100nF, 1μF;
Garantia de precisão: 5%~110% da faixa;
Especifi cações válidas usando a função relativa. O uso de capacitores não fi lme pode gerar erros adicionais
Proteção de Sobrecarga:  250V.


FREQUÊNCIA

Faixas: 10Hz ~ 60MHz;
Precisão: ±(0,2%+10);
Resolução: 10Hz ~ 60MHz;
Amplitude de entrada: ≤ 10MHz:  Acima de 1V AC RMS; 10MHz: Acima de 3V AC RMS;
Máxima Tensão de entrada: 250Vrms;
Proteção de Sobrecarga:  250V.


TEMPERATURA TIPO K

Faixas: --200°C ~1300°C;
Precisão:  ±(1,5%+2°C);
Resolução: 0,1°C;
Proteção de Sobrecarga: 250V.


TESTE DE CONTINUIDADE

Faixa: Continuidade;
Resolução: 0,1Ω;
Descrição: - Limiar de detecção ajustável até 1000Ω;
Tensão de Circuito Aberto: Aprox. 1V;
Proteção de Sobrecarga:250V.


TEMPERATURA TIPO PT100

Faixas: -200°C ~ 800°C;
Precisão:  ±(1,5%+2°C);
Resolução: 0,1°C;
Proteção de Sobrecarga: 250V.


TESTE DE DIODO

Faixa: Diodo;
Resolução: 0,0001V;
Precisão: ±(1,0%+10);
Tensão de Circuito Aberto: Aprox. 3V;
Proteção de Sobrecarga: 250V.


SOFTWARE
Requisitos:
CPU de Dual Core 2GHz ou superior;
GPU Intel ®G41 Express Chipset;
Memória RAM de 2GB @ 2,20Hz ou superior; Disco rígido com 300MB ou mais de espaço livre; Placa de Som: Compatível com DirectX®;
USB 2.0/3.0;
Sistemas Operacionais Compatíveis:
Windows XP SP2/7/10;
Nota: Se o sistema operacional for inferior as versões acima, atualize o sistema primeiro.


ACESSÓRIOS

Manual de Instruções (1 un.);


Pontas de Prova (1 par);


Garras Jacaré (1 par);


Cabo de Alimentação (1 un.);


Cabo USB (1 un.).



Garantia:
A garantia é válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal.
