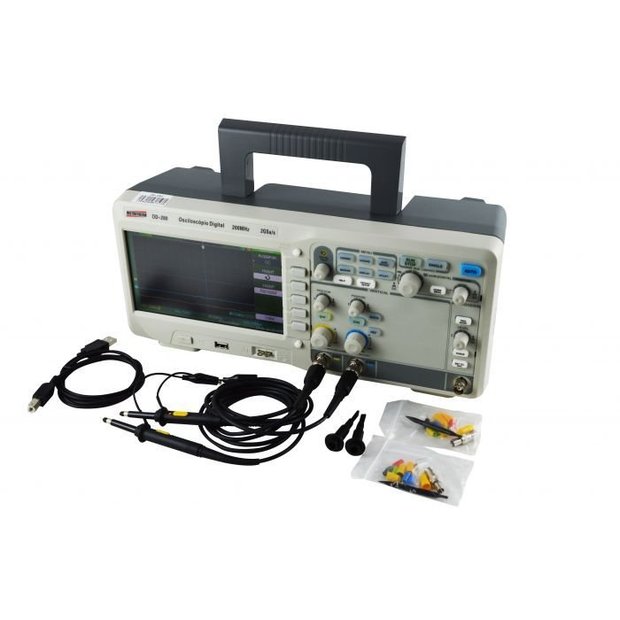

OSCILOSCÓPIO MOD. OD-280 COM CERTIFICADO DE CALIBRAÇÃO





DESCRIÇÃO:


Osciloscópio mod. od-280 incluso certificado de calibração





APLICAÇÕES:


Desenvolvimento e teste em circuítos eletrônicos.


Visualização instantâneas de sinais.


Testes em laboratórios e indústrias.


Medição e controle indústrial


Área de serviços e manutenção





ESPECIFICAÇÕES TÉCNICAS:


Display: LCD Tela Plana 7" TFT (colorido)


Resolução: 480 x 234


CATII (400V)


Largura de banda: 200MHz


Canais: 2CH + 1EXT (Trig)


Taxa de amostragem em tempo real: 1GSa/s (cada canal). 2GSa/s (meio canal).


Taxa de amostragem equivalente: 50GSa/s


Capacidade de memória: 24 Kpts


Tempo de subida: < 1.7ns


Impedância de entrada: 1M? || 13pF, 50?


Base de tempo: 2.5ns/div - 50s/div.


Sensibilidade vertical: 2mV a 5v/Div.


Resolução vertical: 8 bit


Fontes de disparo (Trigger): CH1, CH2, EXT, EXT/5, AC Line


Tipos de disparo (Trigger): Limite, pulso, vídeo, rampa, alternativo


Operações matemáticas: +, - , * , / , FFT, inversão.


Filtro digital: Passa alta, Passa baixa, Passa banda, Parada de banda.


Voltagem máxima de entrada: 400V Vpp.


Armazenagem interna: Grupos de referência de formas de ondas, 20 grupos de configurações, 20 grupos de formas de ondas.


Armazenagem externa: Imagens, documentos CSV, arquivo de formas de ondas e arquivos de configurações.


Idiomas: Português, Inglês, Frânces, Alemão, Russo, Espanhol, Chinês simplificado, Chinês tradiciopnal, Japonês Coreano, Italiano e Árabe.


Interface: USB Host, USB Device, LAN, Pass/Fail


Alimentação: AC 100-240V 45 Hz a 440Hz, 50VA Max.





ACESSÓRIOS FORNECIDOS:


Manual de Instruções


Par de ponta para teste


Cabo USB


Cabo de alimentação


Software


Certificado de calibração
