Quimflex Teadit Pl 100 Ptfe Laminado 3,0 X 1500 X 1500

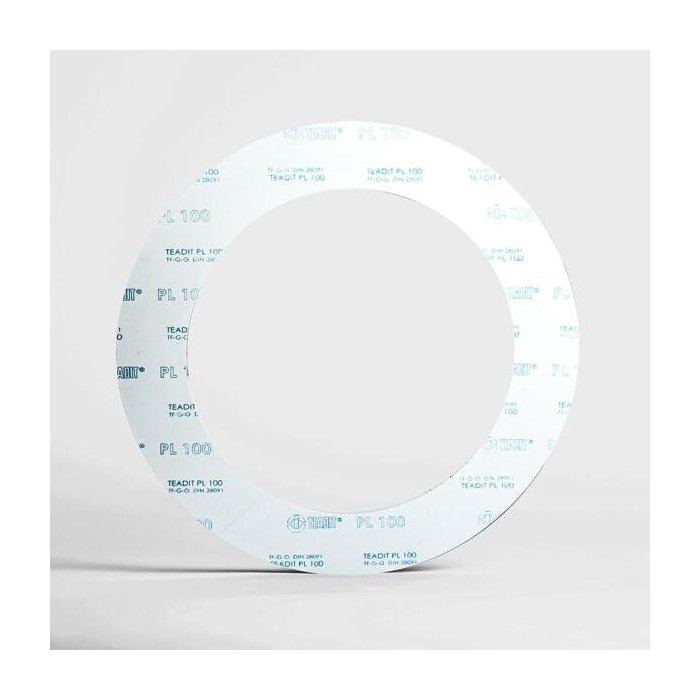

TEADIT® PL100

Aplicações e Benefícios

TEADIT® PL 100 é uma placa de elevada compressibilidade, fabricada com PTFE, através de um processo único de laminação, com um alto nível de fibrilação, o que proporciona reduzida perda de aperto e escoamento, deficiências inerentes às placas usinadas (Skived) existentes no mercado. Devido às propriedades químicas do PTFE, TEADIT® PL 100 é indicado para a vedação de uma grande variedade de fluidos quimicamente agressivos, sendo também utilizado em contato com alimentos e produtos farmacêuticos. Apresenta excelente estabilidade dimensional, retenção de torque e a melhor relação custo benefício entre materiais similares. Através do processo de fabricação do TEADIT® PL 100 se obtém uma placa rígida e com baixa densidade, que facilita a confecção de juntas leves e estruturadas, permitindo sua instalação até em locais de difícil acesso e com pouco espaço para a abertura dos flanges. Sua alta compressibilidade possibilita, também, que as juntas fabricadas com TEADIT® PL 100 possam ser utilizadas em flanges ou superfícies irregulares. Suas propriedades anti-aderentes facilitam a retirada das juntas após o uso, inclusive, sem que restem resíduos de material nos flanges.



Parâmetros de OperaçãoTEADIT® PL100Temperatura máxima (ºC)260Temperatura minima (ºC)-268Pressão máxima (bar)55pH0-14Pressão x Temperaturabar x ºCEspessura de 1,5 mm12.000Espessura de 3,0 mm8.600FornecimentoPlacas de 1.500 x 1.500 mmEspessuras1,5 , 2,0 e 3,0 mm (outras, sob consulta)





Espessura (mm)"m""y" (psi)1,51,83.0003,05,95.500





Os fatores de aperto "m" e de esmagamento mínimo "y" de um material de vedação são os fatores a serem considerados quando do cálculo de torque de uma junta de vedação. São parâmetros determinados experimentalmente por análise de resultados laboratoriais relativos às características inerentes a cada material específico e segundo os critérios obedecidos pelo fabricante.O apêndice 2 do Capítulo VIII Divisão 1 do Código ASME estabelece parâmetros para o projeto de juntas, com valores genéricos das características "m" (fator de aperto, que é sempre uma constante adimensional) e "y" (valor de esmagamento mínimo) da junta.
