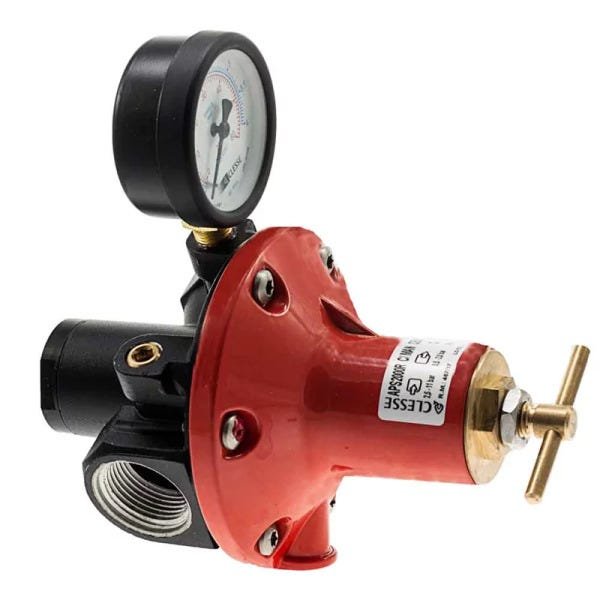

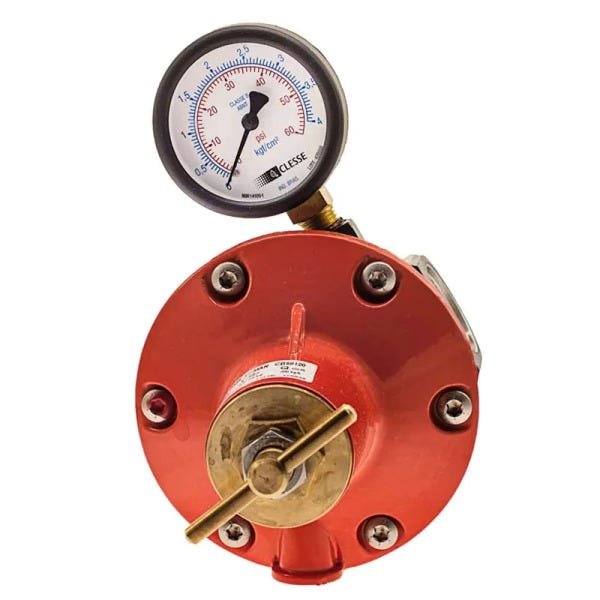

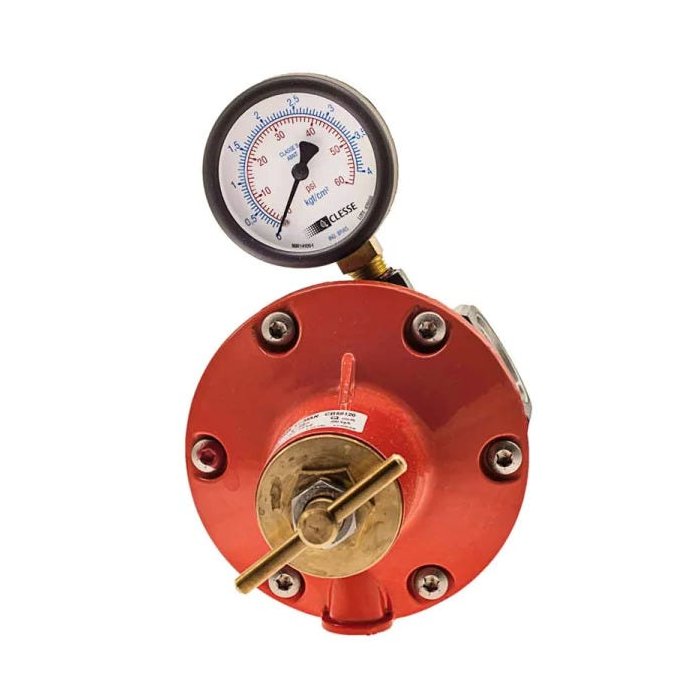

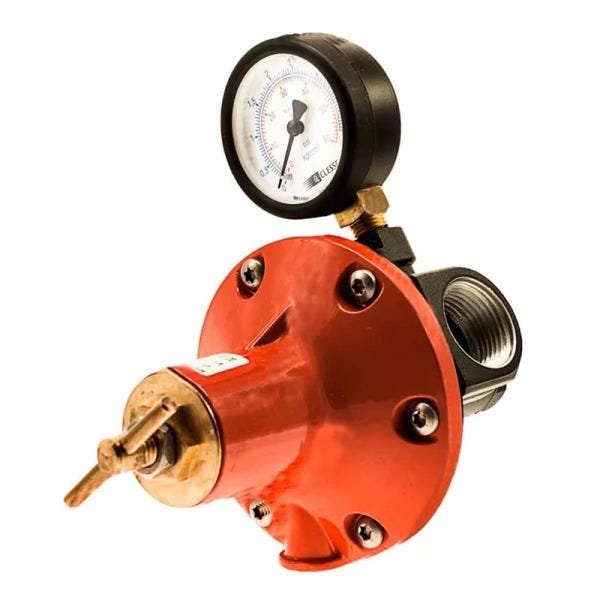

REGULADOR DE GÁS APS2000R + MANÔMETRO ÚNICA

Descrição Detalhada

Reguladores de Gás: Regulador de Gás APS2000R com Manômetro Alta Pressão.

Regulador de Vazão.

Alta Pressão.

Regulável.

Com Manômetro.

APS2000R - 200 kg/h de GLP.

1” NPT fêmea.

Clesse/Comap.

Central de Gás.

Vermelho.

Regulador de Alta Pressão (1º. Estágio).

CB58120.

ModeloItem

4406 - Regulador de Gás APS2000R com Manômetro 200 kg/h de GLP Alta Pressão regulável, uso em rede de gás.

Regulador de Gás APS2000R com Manômetro Alta Pressão de GLP Regulável usa em central de gás em alta pressão de primeiro estágio ou estágio único.

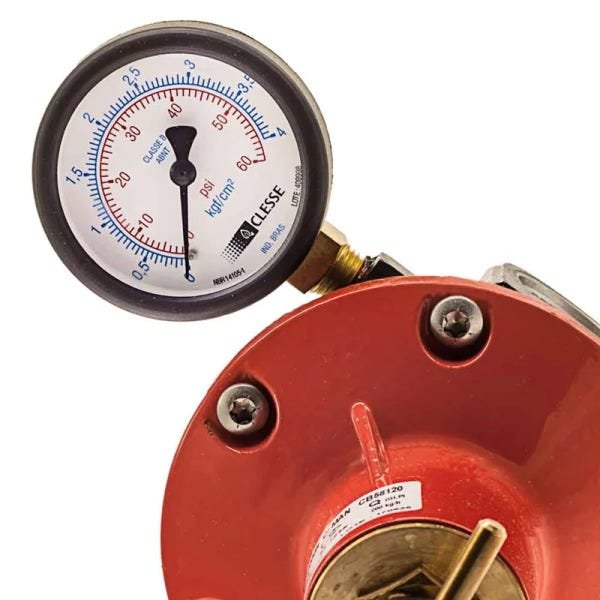

Informação do regulador de gás APS2000R com Manômetro.MarcaClesse/Comap.ModeloAPS2000R.200 kg/h de GLP.CB58120.CorVermelha.PressãoAlta Pressão.Com Regulagem.ManômetroManômetro com caixa em aço carbono Æ 63mm, visor de vidro, fundo de escala de 0 a 4 kgf/cm2 (0 a 60 psi) classe de precisão 3-2-3.EstágioPrimeiro estágio ou estágio único.GásGLP (Gás Liquefeito de Petróleo).VazãoCapacidade 200 kg/h de GLP.UtilizaçãoPropano.Butano.LP.Ar Comprimido.Outros sob consulta.Generalidades do APS2000R com manômetro.CompõeCorpo e tampa em alumínio.Obturador.Diafragma em borracha nitrílica.Sobre tampa e atuador em latãoAço inoxidável.Latão.Plástico.Detalhes do Regulador de Gás APS2000R Alta PressãoConexão de entrada1” NPT fêmea.Conexão de saída1” NPT fêmea.Vazão assegurada200 kg/h GLP (p/ ?p = 1 kgf/cm²)Faixa de pressão de saída regulada0,5 - 2,0 kgf/cm² (7,1 a 28,4 psi).Faixa de pressão de entrada1,5 - 19 kgf/cm² (21,5 a 270 psi).Faixa de pressão de entrada recomendada2,5 - 11 kgf/cm² (35,5 a 156 psi).Temperatura de trabalho-20o C a +60o CTratamento superficialPintura epóxi na cor vermelha.RegulagemParafuso para regulagem da pressão de saída.AlturaFrente - 187 mmLado - 110 mmAplicação em botijãoP-13.P-45.P-90.P-190.Instalação Industrial.Conversão de unidades1 bar = 1,02 Kgf/cm2 ou 98 kPa ou 14,2 psi (lb/pol2 ) ou 10.197 mmca.Uso do regulador de gás Comap GLP com manômetro.AplicaçãoDomésticos.Industrial.Comercial.Central de gás em rede de gás.Apartamentos.Condomínios.Indústrias.Comércio.Central de de gás para botijão.Botijões de Gás.P-13.P-45.P-90.P-190.Instalações Industriais.Emprego em Equipamentos em alta pressão.Fogão a gás industrial.Queimador de gás.Fornos Industriais.Emprego em Equipamentos em baixa pressãoAplicando regulador de gás segundo estágioFogão a gásCooktop.Fornos a gás.Churrasqueira a gás.Lareiras a gás.Aquecedor de gás.Aplicação do regulador de gás Classe/Comap sem manômetroCentral de GásHotel.Industrial.Residencial.Sobrados.Casas.Condomínios.Em estabelecimento comercialCozinha industrialRestaurante.Panificadora.Mercado.Atente-se! Na instalação do APS2000R alta pressãoO Regulador APS2000R com manômetro deve serProtegido da chuva ou qualquer outro agente (animais, neve, pó, etc.). -Posto mais alto que as válvulas dos botijões de gás.Antes de instalar o Inversor limpe a tubulação de gás.Evite choques no Inversor.Na vedação das roscas de entrada e saída do Inversor.Utilizada Fita Veda Rosca (PTFE) uso em rosca metálica ou plástica ou vedante anaeróbio (trava rosca).Nunca aperte excessivamente a conexão do Regulador de gás.Evitar torcer o corpo do Regulador.Em situação normal de uso, o Regulador de Vazão não precisa de qualquer manutenção.Cuidado!Toda instalação deve ser realizada por empresa ou pessoa qualificada.Dentro das Normas de Instalações vigentes.DesempenhoPara um bom desempenho do regulador, aplique a pressão de entrada operacional descrita na tabela do fabricante.Para um melhor desempenho e vida prolongada utilize filtro antes do regulador.“INDISPENSÁVEL – A não aplicação do filtro pode implicar em danos à sede do regulador.Pressão de SaídaCaso seja necessário alterar a pressão de saída, esta poderá ser feita através do “parafuso” de regulagem (externo) existente na parte central da tampa do regulador.Regulador de pressão de primeiro estágio auto operado para gás (Propano, Butano, LP, Natural, Ar Comprimido e outros sob consulta) com capacidade de 200 kg/h de GLP na fase gasosa.Este regulador possui sistema de balanceamento, o que garante um ótimo desempenho mesmo em baixas pressões.Informações Adicionais.1º EstágioReduz a pressão alta dos recipientes de GLP/Rede GN para a pressão primária limitada em 1,5 kgf/cm², conforme NBR 15.526.1º Estágio com bloqueio automático (OPSO)Reguladores com dispositivo de segurança bloqueio automático (OPSO) com rearme manual Interrompe o fluxo de gás caso haja sobre pressão no regulador, conforme NBR 15.526.2º Estágio (Estágio único)Reduz a pressão da rede primária para uma pressão de utilização dos equipamentos de 280 mmca para GLP ou 220 mmca para GN onde aplicável.2º Estágio (Estágio único) com bloqueio automático (OPSO)Reguladores com dispositivo de segurança bloqueio automático (OPSO) com rearme manual. Interrompe o fluxo de gás caso haja sobre pressão no regulador, conforme NBR 15.526.3º Estágio (Estabilizadores de Pressão)Reduz a pressão da rede secundária para uma pressão de utilização dos equipamentos, conforme NBR 15.526.

A CONSIGAS Comércio de Peças e Aparelhos a Gás tem em sua linha de produtos, diversos modelos de reguladores de gás.

Modelos: Baixa Pressão, Alta Pressão, Média Pressão, Estabilizadores, Inversores, dos tipos Residenciais, Semi-Industriais e Industriais, para Gás GLP e GN.Estamos aptos a atender todos os tipos de instalações, com produtos a pronta entrega ou atreves de pedido a indústria, conforme a necessidade da instalação.

Dados Técnicos

Bitola 1” NPT fêmea. Item 01 4406 - Regulador de Gás APS2000R com Manômetro 200 kg/h de GLP Alta Pressão regulável, uso em rede de gás. Pressão Alta Pressão. Uso Regulador de Gás APS2000R com Manômetro Alta Pressão de GLP Regulável usa em central de gás em alta pressão de primeiro estágio ou estágio único. Linha Comercial Reguladores de Gás: Regulador de Gás APS2000R com Manômetro Alta Pressão.
