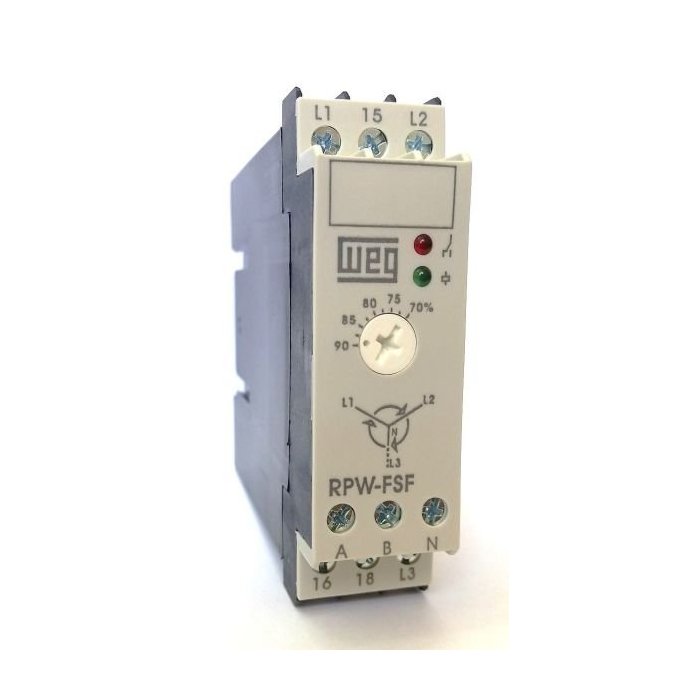

Relé de Proteção Falta e Sequência de Fase RPW-FSF WEG - 380 VCA

Relé de Proteção Falta e Sequência de Fase RPW-FSF WEG RPW-FSF - Função Falta e Sequência de Fase Destina-se ao monitoramento de sistemas trifásicos contra queda e inversão de fases. Para utilização com neutro, deve-se executar uma ponte entre os terminais A e B, o RPW-FSF irá realizar o monitoramento para falta da fase e também da tensão no neutro, o qual obrigatoriamente deverá estar conectado. Instalação É conectado diretamente nas 3 fases nos terminais L1, L2 e L3, na rede elétrica a ser monitorada (conectar o neutro, se existir). Funcionamento Energizar o relé e observar se o LED verde (alimentação) e o LED vermelho (relé) acendem. Caso não acendam, verificar se existe tensão entre as fases L1, L2 e L3 (inclusive em relação ao neutro se utilizado) e se estas estão na ordem correta.
