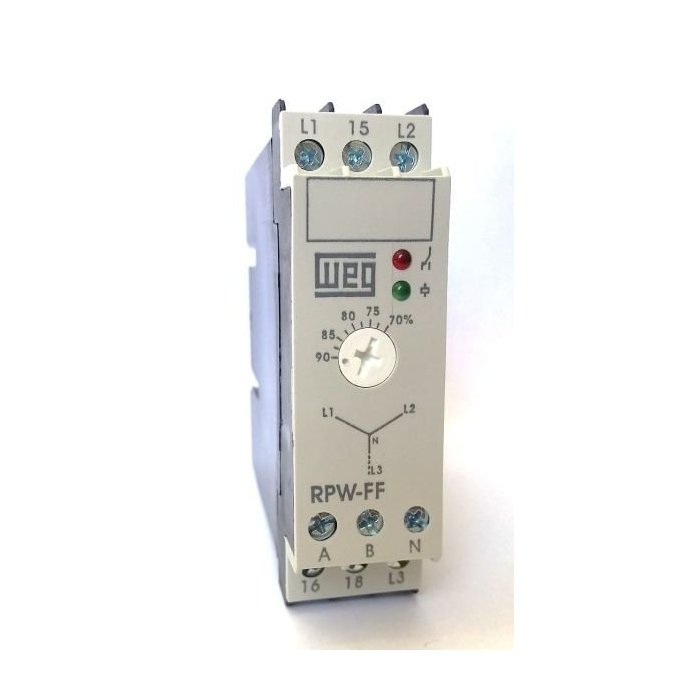

Rele Proteção Falta de Fase Rpw-Ff 380-415V 10047122 Weg

Relé de Proteção de Falta de Fase RPW-FF 380-415V WEG RPW-FF: Relé falta de fase O RPW com essa função destina-se a proteção de sistemas trifásicos contra queda de uma fase (sem neutro). Para a proteção do neutro deve-se executar uma ponte entre os terminais A e B, o relé irá realizar a mesma proteção para falta da fase e também irá monitorar a tensão no neutro (terminal N).   Tensão de Alimentação Trifásica 380-415 V CA 50/60 Hz (L1-L2-L3)   Funcionamento O relé de saída comuta os contatos para a posição de operação (fechando os terminais 15-18) e o LED vermelho (relé) e o verde (alimentação) ligarão. Fazer o ajuste de sensibilidade da tensão de linha. Se ocorrer uma queda de uma das fases para um valor abaixo do limite percentual colocado nos seletores de ajuste ocorrerá a desenergização dos contatos de saída da bobina, abrindo os contatos 15-18 e o LED vermelho desligará.
