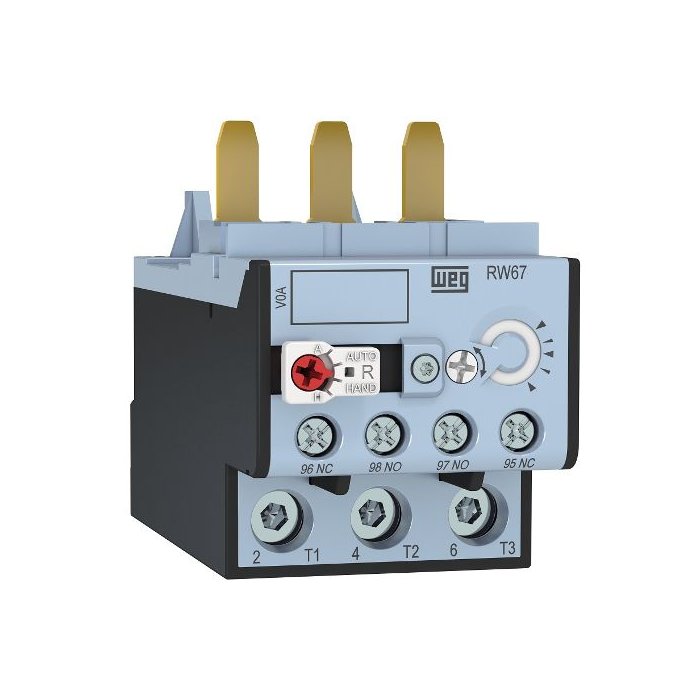

Relé Térmico Sobrecarga Weg Rw67-2d3-u040 25 a - 40 a

Relé Térmico Sobrecarga WEG RW67-2D3-U040 25 A - 40 A Relés de proteção de motores elétricos. Montagem direta aos contatores ou em base individual. Classe de disparo 10. Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares. Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática. Referência: RW67-2D3-U040 Código: 10844133 Indicação de montagem: 2D Faixa de corrente: 25-40 A Número de polos: 3 polos Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660: 690 V Tensão nominal de isolação Ui - UL, CSA: 600 V Tensão nominal de impulso Uimp (IEC/EN 60947-1): 6 kV Frequência: 25...400Hz Uso em corrente contínua: Sim Frequência máxima de ciclos de manobra: 15 ops./h Grau de proteção - terminais principais: IP10 Grau de proteção - contatos auxiliares: IP20 Proteção contra curto-circuito com fusível (gL/gG): 6gL/gG Altura: 73 mm Largura: 50 mm Profundidade: 106 mm
