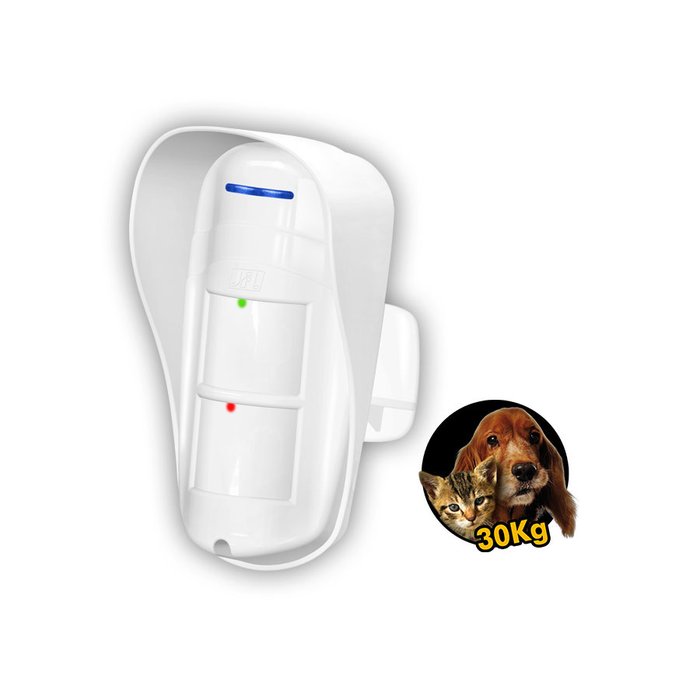

Sensor Infravermelho Externo Pet DSE-830 com fio - JFL

O DSE-830 é um sensor desenvolvido para áreas semi-abertas e externas.Utilizando processamento e correlação digital de dois sensores piroelétricos de quatro elementos com compensação de temperatura automática, baixo consumo, chave tamper para proteção da tampa, duas lentes de fresnel especiais com proteção contra luz branca e raio UV com a tecnologia IMMUNITY e mais um canal de micro-ondas de 10.5GHz. Junto ao circuito foi adicionado um microcontrolador de 16 bits responsável pela correlação entre os dois canais piroelétricos que garantem uma precisa detecção a intrusão no ambiente, evitando falsos disparos.
LEDS DISPARO (1)- 3 Leds que indicam o disparo do MICRO-ONDAS e dos dois canais piroelétricos.
LED MICRO-ONDAS (2)- Led que indica o disparo do módulo MICRO-ONDAS.
LED PIR (3)- Led que indica o disparo dos dois canais piroelétricos.
SENSIBILIDADE PIR (4)- Jumper para seleção da sensibilidade dos dois canais piroelétricos.
SENSIBILIDADE MICRO-ONDAS (5)- Ajuste de sensibilidade do micro-ondas.
CANAL PIROELÉTRICO (6)- Canal 1 piroelétrico digital.
CANAL PIROELÉTRICO (7)- Canal 2 piroelétrico digital.
CANAL MICRO-ONDAS (8)- Canal de MICRO-ONDAS.
SELEÇÃO DE DISPARO (9)- Jumper de seleção modo de disparo (item 7).
CONEXÃO CABO SERIAL (10)- Conexão cabo programador JFL (não incluso).
HABILITA ATUALIZAÇÃO (11)- Jumper de comunicação para atualização de firmware.
ALIMENTAÇÃO (12)- Entrada da alimentação de 9 a 18 VDC.
TAMPER (13)- Saída chave tamper.
ALARME (14)- Saída Alarme.
CARACTERÍSTICAS GERAIS;
Tensão de alimentação: 9 a 18 VDC.
Consumo :
Em repouso: 70mA @ 12 VDC.
Acionado: 85 mA @ 12 VDC.
Tempo de acionamento do relé: 3 segundos.
Tempo de estabilização aproximado: 30 segundos.
Dimensão: 190x100x90 mm.
