Suporte P/ Torno Externo / Interno / Frontal - Med. 20x20

O QUE É O SUPORTE PARA PASTILHA INTERCAMBIAVEL TNMG 16

O Suporte Intercambiável, de um modo geral, é um acessório utilizado para a fixação de pastilhas. São eles os responsáveis por dar o sustento do inserto para realização das operações nas maquinas operatrizes.
Cada modelo de pastilha demanda um tipo de suporte diferente, que caracteriza de acordo com as suas medidas, formatos e modelos.
Desse modo, uma Pastilha TNMG não é compatível com um suporte para bedames, por exemplo. Requerem características próprias, ideais para cada ferramenta.

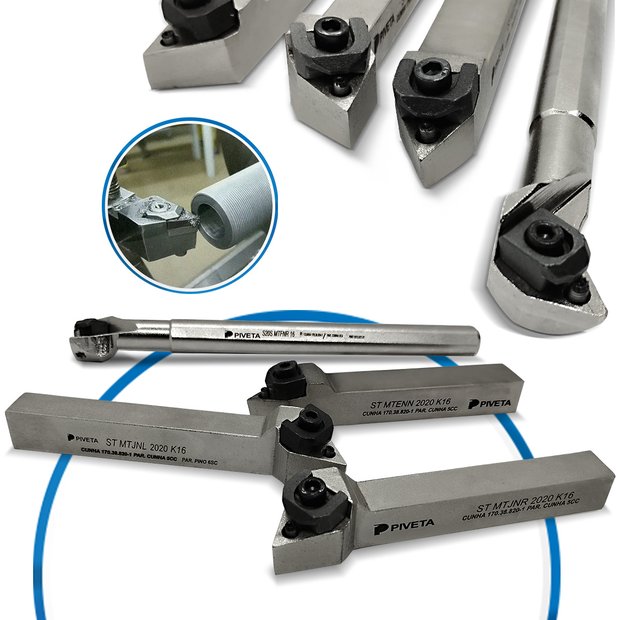

ITENS INCLUSOS DO KIT:

- (01) Suporte Torneamento Externo 20X20 - MTJNR 2020 K16 - TNMG 16;
- (01) Suporte Torneamento Externo 20X20 - MTJNL 2020 K16 - TNMG 16;
- (01) Suporte Torneamento Frontal 20X20 MTENN 2020 K16 TNMG 16;
- (01) Suporte Torneamento Interno 20mm - PTFNR S20S 16 TNMG 16.

CARACTERÍSTICAS DO SUPORTE MTJNR

- Marca: JG TOOLS;
- Ângulo de Posição: 93º;
- Altura (h): 20,0mm;
- Largura (b): 20,0mm;
- Comprimento total (l1): 125,0mm;
- Comprimento da cabeça do suporte (l2): 28,0mm;
- Largura da cabeça do suporte (f): 25,0mm;
- Formato da pastilha: TNMG 16.

CARACTERÍSTICAS DO SUPORTE MTJNL

- Marca: JG TOOLS;
- Ângulo de Posição: 93º;
- Altura (h): 20,0mm;
- Largura (b): 20,0mm;
- Comprimento total (l1): 125,0mm;
- Comprimento da cabeça do suporte (l2): 28,0mm;
- Largura da cabeça do suporte (f): 25,0mm;
- Formato da pastilha: TNMG 16;
- Sentido da ferramenta: Esquerdo (L).

CARACTERÍSTICAS DO SUPORTE MTENN

- Marca: JG TOOLS;
- Sentido de Corte: (N) - Neutro;
- Formato da Pastilha: Triangular (T);
- Altura da Haste (mm): 20,0;
- Largura da Haste (mm): 20,0;
- Formato da pastilha: TNMG 16.

CARACTERÍSTICAS DO SUPORTE PTFNR S20S PTFNR 16

- Âng. Posição da Ferramenta: 90º;
- Âng. Inclinação do Inserto: Negativo;
- Comprimento da Ferramenta (mm): 250,0;
- Diâmetro da Haste (mm): 20,0;
- Formato do Inserto: Triangular;
- Material da Haste: Aço;
- Modelo: S20S - PTFNR 16;
- Para uso de pastilha: TNMG 16;
- Sentido do Corte: Direito.
- Sistema de Fixação: Fixação por Alavanca.
