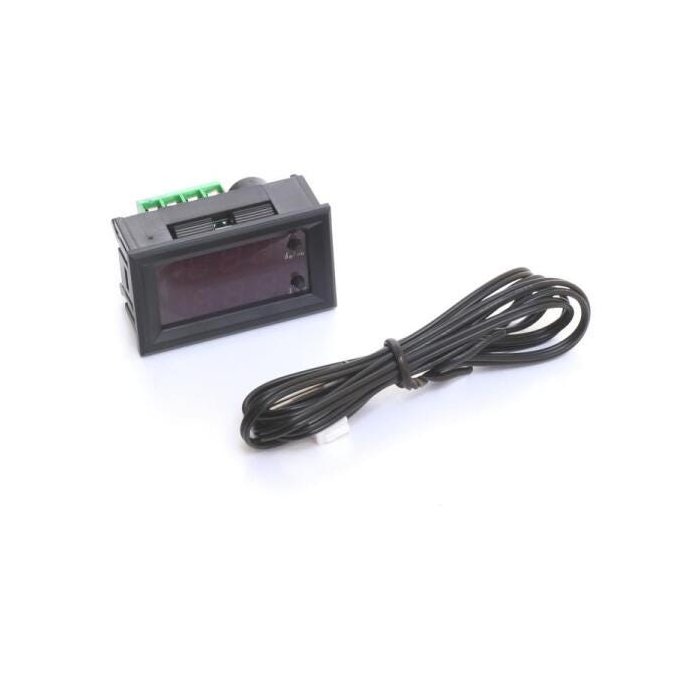

Termostato Digital W1209 - Wk Com Sensor Ntc Cabo 1 M

Termostato digital w1209 - wk com sensor ntc cabo 1 m
O termostato digital w1209-wk, ideal para projetos diy, onde você mesmo pode efetuar seus projetos.
Ideal para controle de temperatura de aquários, incubadoras, etc.Controle para aquecimento ou resfriamento.
Este termômetro consiste em acionar um relé quando atingir a temperatura configurada. Ao atingir esta temperatura o relé irá acionar e assim permanecerá até cair a temperatura conforme foi configurado.
Característica:
- tensão de entrada: dc12v (fonte não inclusa)
- faixa de medição de temperatura: -50°c a 110°c
- precisão: 0,1ºc
- faixa de atualização: 0,5 seg
- sensor tipo ntc (10k 0,5%) à prova d´agua
- comprimento do cabo do sensor: 1 metro
- saída: contato rele na 20a até 220v
- tamanho: 48 x 29 x 32 mm
- medidas do furo para instalação: 46 x 26,5 mm
- termostato digital w1209wk – modelo painel
- proteção de alta temperatura: 0 a 110°c
- sensor de medição: ntc (10 k 0.5%) sensor do tipo à prova d’ água
- requisitos ambientais: -10°c a 60°c
- umidade: 20% a 85%
Acompanha:
01 x termostato digital w1209 - wk com sensor ntc cabo 1 m
Obs: não acompanha manual impresso.
Configuração:
- p0: c – h …resfria / aquece ……….. (c)
- p1: 0.1 ~ 30 °c … histerese ………….. (2.0)
- p2: -45 ~ 110 °c …. Lim. Superior…. (110)
- p3: -50 ~ 105 °c … lim. Inferior …… (-50)
- p4: -10 ~ 10 °c …. Calibração ……….. (0.0)
- p5: 0 ~ 10 min. ….. Delay ……………… (00)
- p6: off/on: -50~110°c. ..Alarme …(off)
- p7: cs / fh .. Celsius/fahrenheit .. (cs)
- p8: on / off ……reset ………………….(off).
- setpoint: o relé é aberto quando a temperatura atinge o valor programado no setpoint.
- e fecha em: “setpoint – p1” (diferença entre o setpoint e a histerese configurada em p1).
- p6: o valor permitido em p6 está condicionado ao setpoint. Ex.: se num aquecimento deseja-se configurar um alarme em 40°c, o setpoint deverá ser obviamente 40°c.
- reset: ative o parâmetro p8 para restaurar aos valores de fábrica.
Modo de configuração:
1 – setpoint.1.1 – pressione o botão set uma única vez (o display azul começa a piscar);
1.2 – pressione o botão °c/°f ou set para definir o valor desejado. Cada toque incrementa/decrementa 0.1 ( 1 décimo ). Manter pressionado
Incrementa/decrementa aceleradamente;
1.3 – aguarde um instante até que seja confirmada a configuração (o display pára de piscar em ~4 seg.)..Obs: o setpoint fica condicionado aos limites de p2 e p3.
Portanto, configure esses parâmetros de acordo com seu projeto por questões de segurança durante a operação, bem como o parâmetro p6 conforme a demanda do projeto.
2 – menu ( p0 … p8 )
2.1 – pressione set por 3 seg.;
2.2 – pressione set ou °c/°f para percorrer entre os parâmetros ( p0 …. P8 );
2.3 – após ter escolhido o parâmetro a ser configurado, pressione set e °c/°f simultaneamente (o display azul começa a piscar );
2.4 – repita os passos 1.2 e 1.3 do item “setpoint”.
