Terrômetro medidor resistivo do solo e de continuidade elétrica do fio terra.
Os terrômetros Allnec, com sua tecnologia inovadora, vieram para descomplicar e marcar uma nova era nas medições de aterramento.
Como funciona.
O Terrômetro Digital Profissional Allnec é um medidor resistivo do solo e continuidade elétrica do fio terra.
Com ele é possível avaliar a sua instalação do terra em poucos segundos, de forma rápida, prática e sem usar estacas. Veja como isso é possível.
1) Circuito eletrônico microcontrolado.
O terrômetro digital profissional Allnec possui um microcontrolador de alta tecnologia que calcula todas as condições evitando a necessidade de se ter botões de ajustes, emitindo um pulso de alta corrente para realizar as leituras.
O principio de funcionamento é por queda de tensão igual a qualquer terrômetro convencional.
2) Nosso diferencial.
Eliminado definitivamente o uso das estacas auxiliares.
Nossa tecnologia proprietária permite fazer as medições de aterramento sem o uso de estacas, proporcionando praticidade, rapidez e precisão nas medições de aterramento.
Todos os aparelhos terrômetros necessitam de uma referência zero para poder realizar as medições, para isto também servem as estacas dos aparelhos convencionais.
Os terrômetros TPAs da Allnec utiliza a referência zero resistiva das fases elétricas das concessionarias, desta forma, dispensando a necessidade de uso de estacas auxiliares.
3) Encoste para medir.
O Terrômetro Digital Profissional Allnec é o único capaz de medir a resistividade do aterramento a partir de qualquer ponto metálico ligado ao solo, como as ferragens de uma fundação, o captor SPDA, elevadores e escadas rolantes, estruturas metálicas de barracões, em equipamentos hospitalares e laboratoriais, etc. Além de medir diretamente nas tomadas elétricas residências, indústrias e prediais.
4) Medição direta de aterramentos.
O Terrômetro Digital Profissional Allnec pode medir uma malha de um aterramento diretamente na cordoalha, mesmo com dezenas de hastes ligadas em paralelo. Ele injeta um pulso de alta corrente, possibilitando uma leitura eficiente, precisa e sem perdas, independentemente da distância do ponto de aterramento ou da quantidade de hastes ligadas em paralelo.

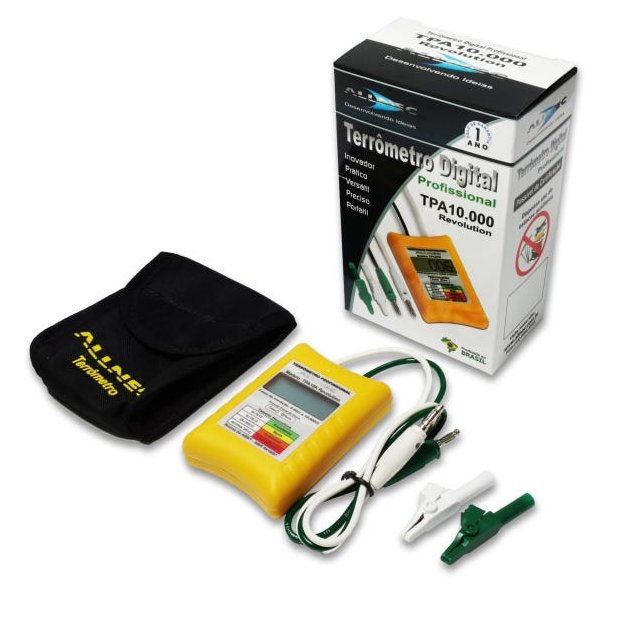

Especificações técnicas TPA2000 e TPA10.000 – Revolution
Diferenças entre TPA2000 e TPA10.000: Apenas range de medição.
Conformidade Normas ABNT 5410-97 e NR10
Método de leitura: Por queda de tensão
Precisão: TPA2000: De 0,0 a 100 ohms - (0,2 ohms), de 101 a 300 ohms -(0,5 ohms), de 301 a 2000 ohms - (50 ohms)
Pulso de medição: Pico de corrente para leitura, 2,5Arms em 100ms.
Exibição: Display de cristal líquido (LCD) com 4 dígitos com decimais
Faixa de operação: 90 Vac a 240 Vac
Consumo: 1 watt
Escala: TPA2000: De 00,00 a 99,9 ohms (com decimais) e de 100 a 2000 ohms (sem decimais)
Tempo de leitura: 6 segundos
Temperatura de operação: De -5 graus C a 45 graus C. Não há alterações na leitura nesta faixa de temperatura.
Umidade de operação: Até 90 por cento de UR
Dimensões: 80 x 110 x 30 mm (L x A x P)
Peso : 248 gramas
Garantia: 5 anos de garantia contra defeito de fabricação
Certificado de calibração: Opcional - O Terrômetro Digital Profissional Allnec é passível de certificação RBC, o que possibilita a emissão de laudos técnicos a partir das medições efetuadas. - (0,2 ohms), de 101 a 300 ohms -(0,5 ohms), de 301 a 2000 ohms - (50 ohms)
Pulso de medição: Pico de corrente para leitura, 2,5Arms em 100ms.
Exibição: Display de cristal líquido (LCD) com 4 dígitos com decimais
Faixa de operação: 90 Vac a 240 Vac
Consumo: 1 watt
Escala: TPA2000: De 00,00 a 99,9 ohms (com decimais) e de 100 a 2000 ohms (sem decimais)
Escala: TPA10.000: De 00,00 a 99,9 ohms (com decimais) e de 100 a 10.000 ohms (sem decimais)
Tempo de leitura: 6 segundos
