Timer Temporizador Analogico JNG 220v Programador JTHA

O programador horário modelo JTHA permite que qualquer aparelho elétrico seja ligado e desligado de acordo com horários que são pré-estabelecidos pelo usuário.

Dados técnicos:

• Modelo: JTHA
• Alimentação: 220Vca
• Freqüência: 60Hz
• Consumo: 1VA
• Precisão: ±2,5 segundos/dia
• Temperatura de operação: -20°C ~ +55°C
• Máximo de operações: 96/dia
• Intervalo entre operações: 15 minutos (mínimo)
• Contatos de saída: 1 contato reversível
• Bitola dos condutores: 2,5mm²
• Carga indutiva: 1cv
• Terminais de ligação: Parafusos
• Material da caixa: ABS
• Peso: 0,300 Kg (aprox.)

Funcionamento:

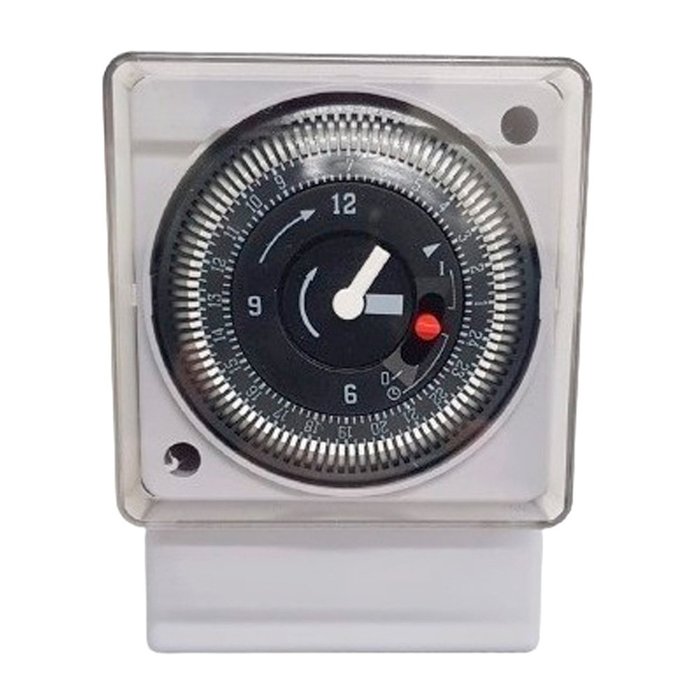

As três partes principais do programador são:
• Relógio:situado ao centro do aparelho , onde é possível
verificar o horário corrente no próprio relógio e no disco de
programação,se o horário indicado refere-se a antes (AM) ou
depois (PM) do meio-dia e também se o contato de saída
encontra-se acionado (cavalete para fora do disco) ou
desacionado (cavalete para dentro do disco)
• Disco de programação:localizado ao redor do relógio
• Contatos de saída:localizados na parte inferior do aparelho

Ainda no relógio podemos localizar uma chave que determina três funções:
0 – contato de saída permanentemente
desacionado,independente da programação realizada
I – contato de saída permanentemente
acionado,independente da programação realizada
 - contato de saída automático

Ajuste de programação:

A programação dos horários determinados pelo usuário
pode ser feita através dos cavaletes que se encontram no
disco de programação.Cada cavalete representa um período
de 15 minutos.
 Com o passar das horas o disco gira juntamente com o
relógio e quando o cavalete passa em frente a seta do relógio
poderão ocorrer duas situações distintas:
- O contato de saída é acionado durante o período
programado,desde que o cavalete esteja posicionado para
fora do disco.
- O contato de saída é desacionado durante o período
programado,desde que o cavalete esteja posicionado para
dentro do disco.
