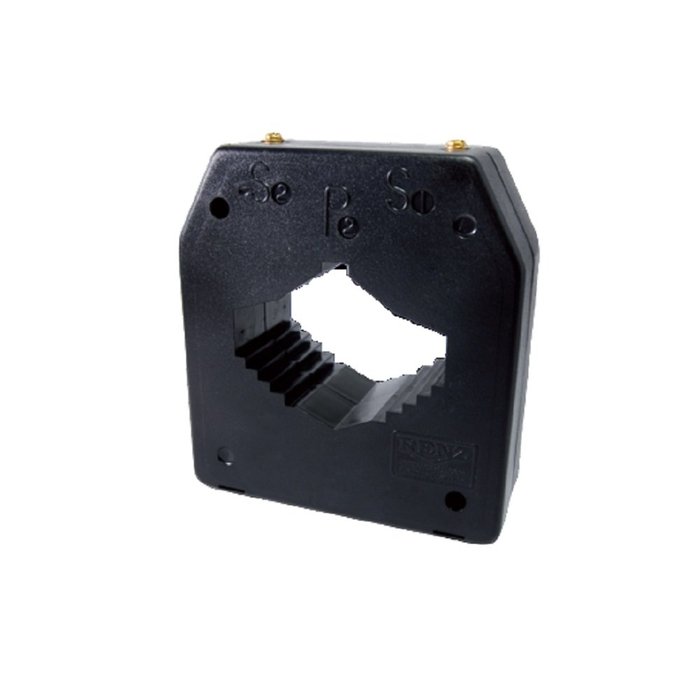

Transformador De Corrente RH-90 Renz A-500 / 5 preto

Informações sobre Aplicação
Os TC's foram desenvolvidos com características PARA MEDIÇÃO, Baixa Tensão (0,6kV),
O equipamento tem a finalidade de reduzir altas correntes em uma corrente secundária a ser transmitida de forma que, além de isolar o circuito da rede de medição, oferece a condição de monitorar este circuito através de um instrumento.
Nota Importante:
Sempre manter o secundário dos TC´s curto-circuitado.
Sendo o transformador de corrente um elevador de tensão, com o secundário em aberto, poderá ocasionar um aquecimento inadmissível para núcleo magnético, que poderá danificar o transformador.
Além de criar tensões elevadas nos bornes do secundário que representa perigo aos instaladores e usuários. (Cl.:Y)
Para fornecimento de outras relações nos TC´s, consulte nosso departamento técnico.

Características Técnicas
Tipo janela.
Caixa de termoplástico preto (ABS V0 / anti-chama).
Baixa tensão.
Tensão de isolação de 0,6 kV.
A frequência é de 50 ou 60 Hz.
Aplicação em medição elétrica.
Conexão primária através de barramento ou cabo de passagem identificada por P1 e P2.
Conexão secundária através de terminais com arruelas e parafusos de latão, tipo M4, identificada por S1 e S2.
Com proteção de bornes.
