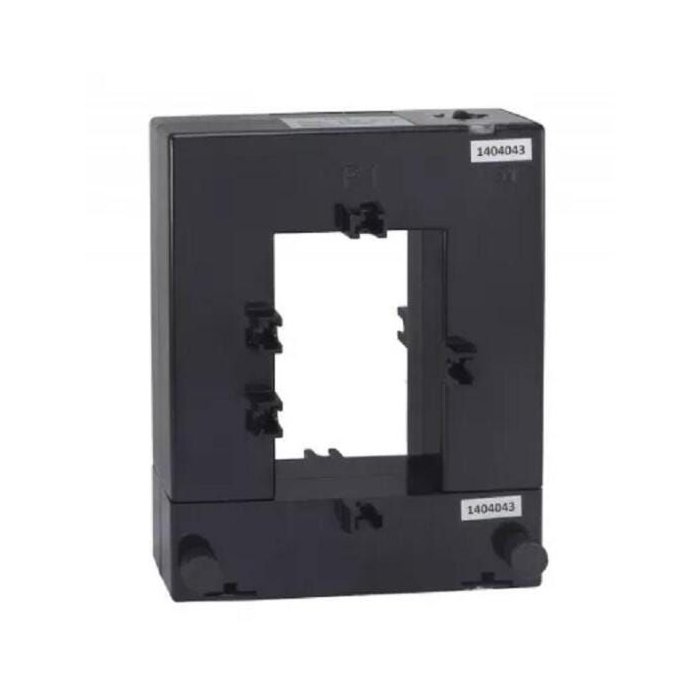

Transformador de Corrente Tipo Bipartido Dp-812 2000/5

Transformador de corrente tipo bipartido dp-812 2000/5
características gerais: o transformador de corrente (tc) jng das linhas dp e mês é um dispositivo que reproduz no seu circuito secundário, uma amostra da corrente que circula no enrolamento primário. esta corrente tem proporções definidas e conhecidas, sem alterar sua posição vetorial. sua aplicação é largamente utilizada em circuitos de medição, tornando viável economicamente medir utilizando equipamentos para baixas correntes ao invés de altas correntes
dados técnicos:
modelo: dp-812
corrente primário: 2000
corrente secundário: 5
carga nominal (va): 15
tipo: bipartido
tensão de isolamento: 3kv
frequência nominal: 60hz
classe de exatidão: 1%
limite de corrente térmica de curta duração (ith): 100 x in
norma: iec 60044-1
dimensões (mm): 150x190x50
