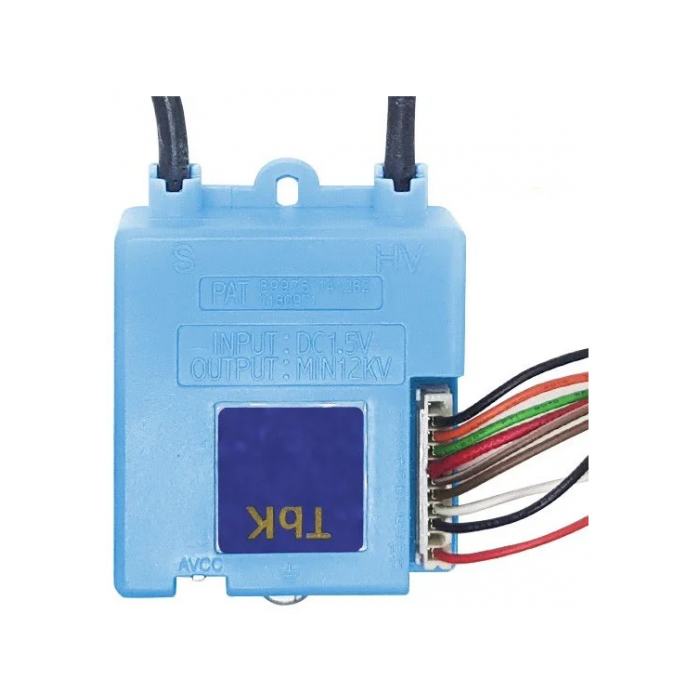

Uce Tbk Unidade Comando Eletronica Aquecedores Sakura Bosch Komeco Rinnai - Tbkuce

Uce tbk para aquecedores de passagem a gas: cumulus, sakura, junker's, bosch, komeco equibras, rinnai reu 151 br / reu 152 br fe (no rinnai essa peça é de reposição, não é igual a original, mas funciona, desde que a valvula de gas seja 2 fios, verde e laranja).

Todos os aquecedores que tenham válvula de gás (fio laranja e fio verde) e tenham tensão de alimentação de 1,5 volts, potência da bobina 12 kv



Esquema de ligação:

1 - Vazio

2 - Preto terra

3 - Laranja válvula gás

4 - Verde válvula gás

5 - Vermelho protetor térmico

6 - Marrom micro switch

7 - Marrom micro switch

8 - Branco negativo

9 - Preto

10 - Vazio

11 - Vermelho positivo



Fio grosso preto hv- é na vela de faisca (ponta curta)

Fio grosso preto s - sensor de chama (ponta em l)
