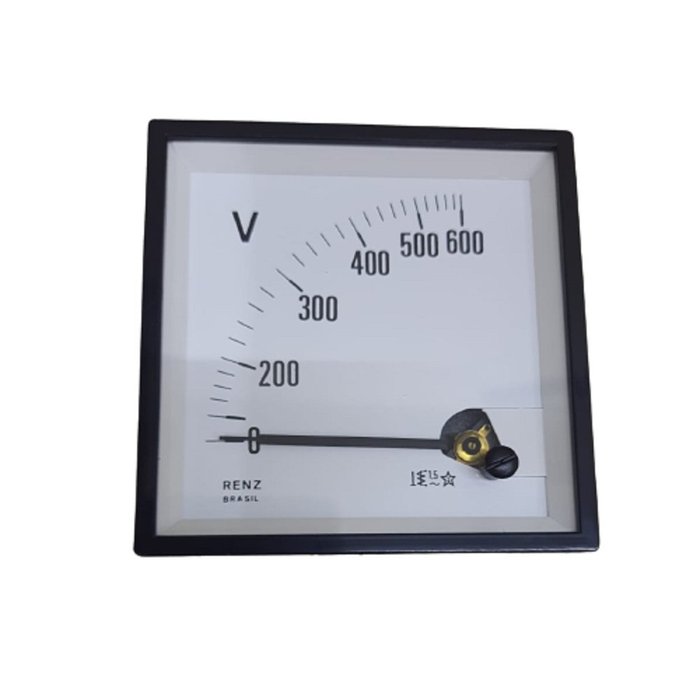

Voltímetro Analógico 600V 96x96 Modelo FM96 - Renz

Os instrumentos com sistema de medição Ferro Móvel (FM) são fabricados com mancais providos de proteção anti choque (mecânico), amortecimento através de tubos de silicone e pedras de safira.
Destinam-se a medição de tensão (voltímetros) em sistemas de corrente alternada (AC) e podem ser montados em painéis elétricos ou em outros equipamentos (máquinas).
Características Mecânicas
Caixa de termoplástico branco.
Fundo de termoplástico preto.
Moldura frontal de termoplástico preto.
Visor de acrílico.
Escala em aço galvanizado, na cor branca.
Amortecimento de ponteiro em silicone.
Temperatura de trabalho entre -10°C a +50°C.
Mancais com safira e anti-choque para proteção de impactos mecânicos.
Posição de montagem normal em 2d.
Fixação através de duas cantoneiras de termoplástico acopladas a dois parafusos fixos no fundo.
Deflexão do ponteiro em 90°.
Índice de Proteção IP-54 (sob consulta).
Características Elétricas
Sistema de ferro móvel.
Medição em corrente alternada.
Classe de exatidão de 1,5% no final da escala.
Frequência de 50...60 Hz.
Tensão de prova de 2 kV.
Consumo aproximado de 1,0 a 2,5 VA.
Bobina envolta em blindagem de aço contra influência de campos magnéticos externos.
