INFORMAÇÕES
Coletar águas provenientes dos aparelhos sanitários e pias, impedindo o retorno dos gases.
CARACTERÍSTICAS
:: Fabricado em PVC
:: Possui três entradas de DN50
:: Possui saída com dupla vedação no DN75 ou simples no DN100
:: Leve e resistente
:: Fácil instalação
:: Fácil manuseio
:: Volume total: 11,6 litros
:: Volume retido pelo sifão: 5 litros

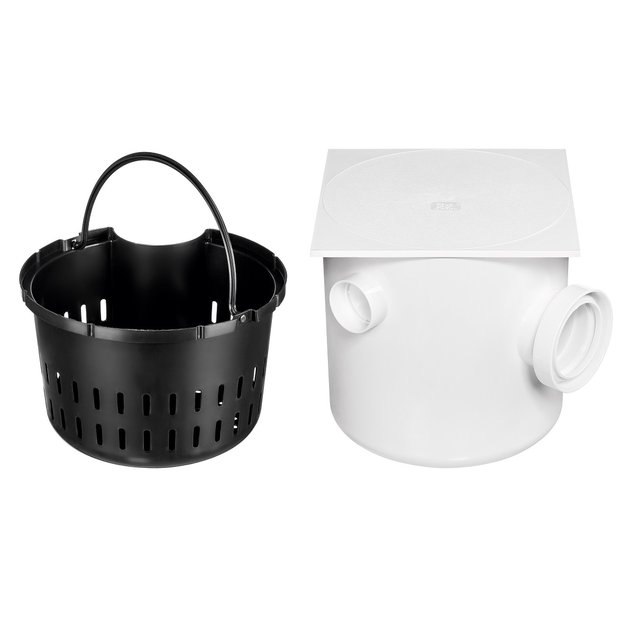

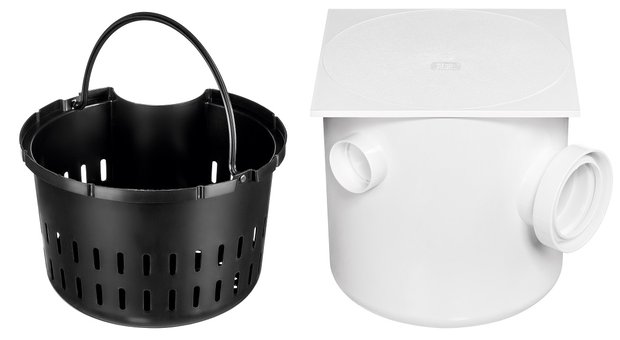

:: Caixa sifonada
:: Tampa (ou grelha)
:: Sifão
:: Cesto + alça (opcional)
NORMAS E REFERÊNCIAS
:: NBR 5688 - Tubos e conexões de PVC-U para sistemas prediais de água pluvial, esgoto sanitário e ventilação - Requisitos.
:: NBR 8160 - Sistemas prediais de esgoto sanitário - Projeto e execução.
INSTRUÇÕES DE INSTALAÇÃO
1. Recorte as entradas que serão utilizadas. (para as entradas que serão utilizadas, faça o recorte com serra copo);
2. Coloque o Sifão observando para que a face inferior do Sifão fique alinhada com o fundo da Caixa;
3. Coloque a Caixa no local desejado e faça as ligações da tubulação;
4. Encaixe o porta tampa e a tampa (ou grelha);
5. Aterre ao redor da Caixa, deixando bem compactado;
6. Faça o acabamento do piso em volta da Caixa com a Tampa instalada para evitar deformações na Caixa.
