Conector Plug MC4 para Cabos de Sistema Solar - Macho + Fêmea - Kit com 25 Pares

Conector MC4 é utilizado para as conexões entre os componentes de um sistema fotovoltaico.

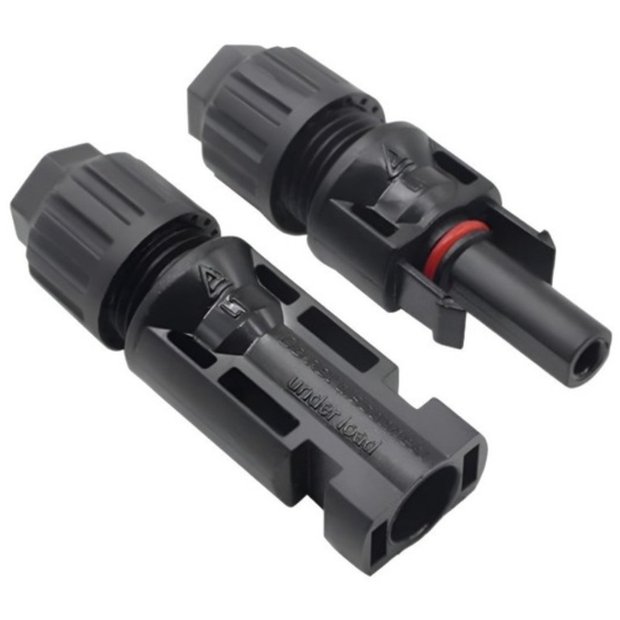

O conjunto consiste em dois conectores (macho e fêmea) e dois terminais de ligação (macho e fêmea). Possui ainda, anel de vedação que impede a entrada de umidade e poeira, tornando-o resistente às intempéries e adequado para uso externo.

Seu design permite a conexão e desconexão rápida dos cabos, facilitando a manutenção e instalação dos painéis solares. Além disso, sua construção robusta garante uma conexão segura e confiável, minimizando a perda de energia.


ESPECIFICAÇÕES TÉCNICAS

Corrente Nominal: 30A
Bitola do Fio: 2.5mm / 4.0mm / 6.0mm
Grau de Proteção: IP67/IP67 emparelhado / IP2X não emparelhado
Tensão Nominal: 1500V DC (IEC) 600 V DC (UL)
Classificação de Inflamabilidade: UL94-V0
Teste de Tensão: 6000V
Categoria de Sobretensão/Índice De Poluição: CATIII/2
Conector Resistência de Contato: 0.5m O
Conector Material: Cobre
Tipo Conexão: Crimp
Conector de Isolamento Material: PPO ou PBT
Faixa de Temperatura de Operação: -40°C ~ + 90°C
Força de Inserção/Tração: <50N/>50N
Classe de Inflamabilidade: UL94-HB / UL94-V0
Sistema de Contato: Multi Contato
Conexão do Terminal: Crimpado


INORMAS TÉCNICAS DE REFERÊNCIA À SISTEMAS FOTOVOLTAICOS

- ABNT NBR 16612:2020 > Cabos de potência para sistemas fotovoltaicos, não halogenados, isolados, com cobertura, para tensão de até 1,8 kV C.C. entre condutores - Requisitos de desempenho, especificam as características mecânicas e elétricas dos cabos empregados.
- ABNT NBR NM 280:2011 > Condutores de cabos isolados (IEC 60228, MOD).
- IEC 62930:2017 > Electric cables for photovoltaic systems with a voltage rating of 1,5 kV - DC. EN 50618:2014 > Electric cables for photovoltaic systems.


ITENS INCLUSOS

25 Conectores Macho
25 Condutores Terminal Macho
25 Conectores Fêmea
25 Condutores Terminal Fêmea
