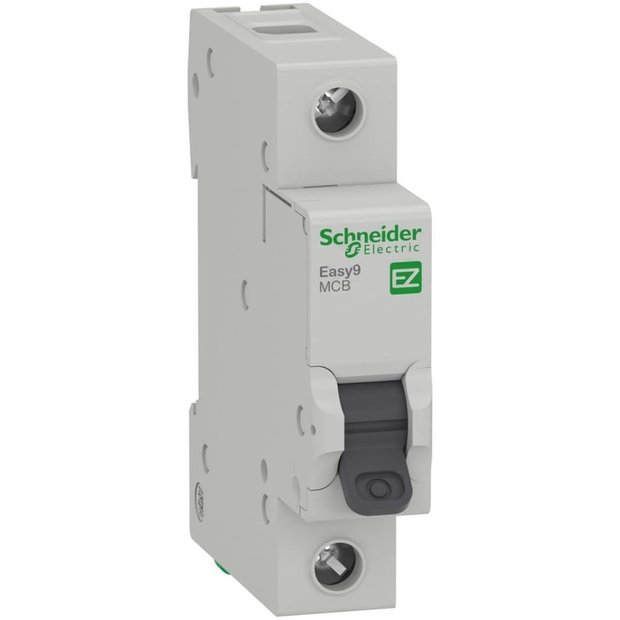

Disjuntor Easy9 1P com Curva C de 20 Ampères e 230 Volts - EZ9F33120 - SCHNEIDER
Informações Gerais:
- Gama: Easy9
- Aplicativo do dispositivo: Distribuição
- Tipo de produto ou componente: Disjuntor modular
- Nome abreviado do dispositivo: Disjuntor modular Easy9
- Poles: 1P
- Número de polos protegidos: 1
- [In] corrente nominal: 20 A
- Tipo de rede: CA
- Tecnologia da unidade de disparo: Termomagnético
- Curva de Tempo-Corrente: C
- Capacidade de corte: 3000 A Icn at 230 V AC 50/60 Hz conforming to IEC 60898-1
- Adequação para isolamento: Yes conforming to IEC 60898-1
Características Técnicas:
- Frequência da rede: 50/60 Hz
- [Ue] tensão de operação nominal: 230 V AC 50/60 Hz
- Limite de disparo magnético: 5...10 x pol
- [Ics] capacidade de corte nominal em serviço: 3 kA 100 % x Icn at 230 V AC 50/60 Hz conforming to IEC 60898-1
- [Ui] tensão de isolamento nominal: 500 V AC 50/60 Hz conforming to IEC 60898-1
- [Uimp] tensão suportável de impulso nominal: 4 kV conforming to IEC 60898-1
- Indicação de posição do contato: Sim
- Tipo de controle: Alavanca articulada
- Sinalização local: Sem
- Modo de montagem: De encaixe
- Suporte de montagem: Calha DIN
- Desvios de 9 mm: 2
- CorGrey (RAL 7035)
- Durabilidade mecânica: 10000 ciclos
- Durabilidade elétrica: 4000 cycles
- Conexões - terminaisTunnel type terminal (top or bottom) 1…25 mm² rigid
- Tunnel type terminal (top or bottom) 1…16 mm² flexible
- Torque de aperto: 2 N.m top or bottom
Meio ambiente:
- Padrões: IEC 60898-1
- Certificações do produto: INMETRO
- Grau de proteção IPIP20 conforming to IEC 60529
- Graus de poluição: 2
- Tropicalização: 2
- Umidade relativa: 95 % at -25…60 °C
- Temperatura ambiente do ar para funcionamento: -25…60 °C
- Temperatura ambiente do ar para armazenamento: -40…85 °C
Certificações:
INMETRO N° BR29483001
IEC 60529
IEC 60898-1
Garantia:
18 meses
Medidas:
Altura: 81 mm
Largura; 17,7 mm
Profundidade: 73,6 mm
Peso: 0,106 kg
* Imagens meramente ilustrativas.
