PROTEÇÃO TOTAL DAS VIDAS E DO PATRIMÔNIO

O interruptor diferencial residual é um equipamento de proteção que monitora a fuga de corrente em circuitos elétricos.
A linha RDW possui detecção de fuga à terra de 30 mA para proteção de pessoas. Fabricado conforme a norma IEC 61008-1.
Os Interruptores diferenciais residuais WEG foram projetados para facilitar a instalação nos painéis, pois podem ser alimentados pela parte superior ou inferior, sem comprometer as características técnicas do componentes.


// ESPECIFICAÇÕES TÉCNICAS

- Classe: Tipo AC

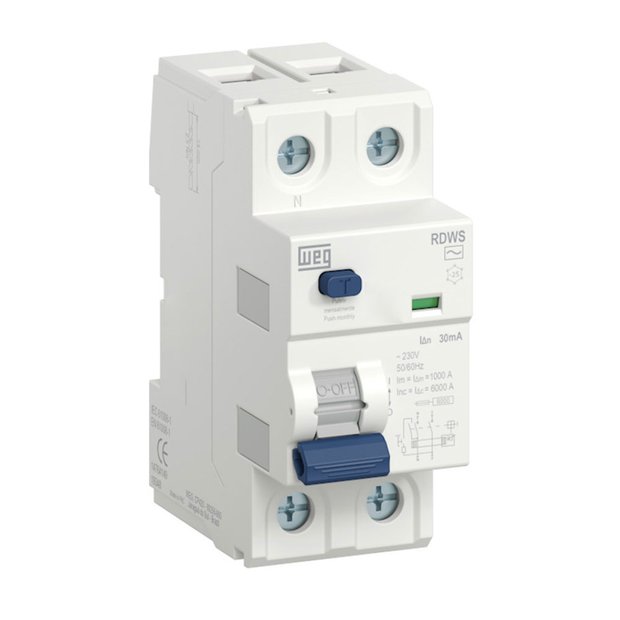

- Modelo: RDWS-AC-30-40-2-D62
- Corrente nominal residual: 30mA
- Corrente nominal In: 40A
- Tensão de emprego: 110-230V
- Número de polos: 2
- Tipo de Imunização 8/20µs: 250 A (instantâneo)
- Tensão de operação máxima Un: ~230V
- Capacidade nominal de estabelecimento e interrupção Im: 500 A ou 10xIn (o que for maior)
- Capacidade residual nominal de estabelecimento e interrupção IΔm: 500 A ou 10xIn (o que for maior)
- Corrente de curto-circuito condicional nominal Inc: 6kA
- Corrente de curto-circuito condicional residual nominal IΔc: 6kA
- Tensão suportável de impulso nominal Uimp: 4kV
- Tensão de isolamento nominal Ui: 440 V
- Frequência f: 50-60Hz
- Temperatura de trabalho T: -5 °C a +40 °C
- Temperatura de armazenamento T: -40 °C a +85 °C
- Umidade relativa máxima %: 50% @ 40°C
- Durabilidade mecânica (manobras): 5.000
- Durabilidade elétrica (manobras): 2.000
- Bitola dos cabos de conexão (rígido ou flexível) (mm²): 1 a 35
- Torque: 2,5N.m
- Montagem: Trilho DIN 35 mm



// Dimensões:

Profundidade: 67mm
Altura: 83mm
Largura: 36mm
Dimensão frontal: 45mm
