Kit composto por:
10 - Aplicativo do dispositivo: Distribuição
Gama: Easy9
Tipo de produto ou componente:
Disjuntor: modular

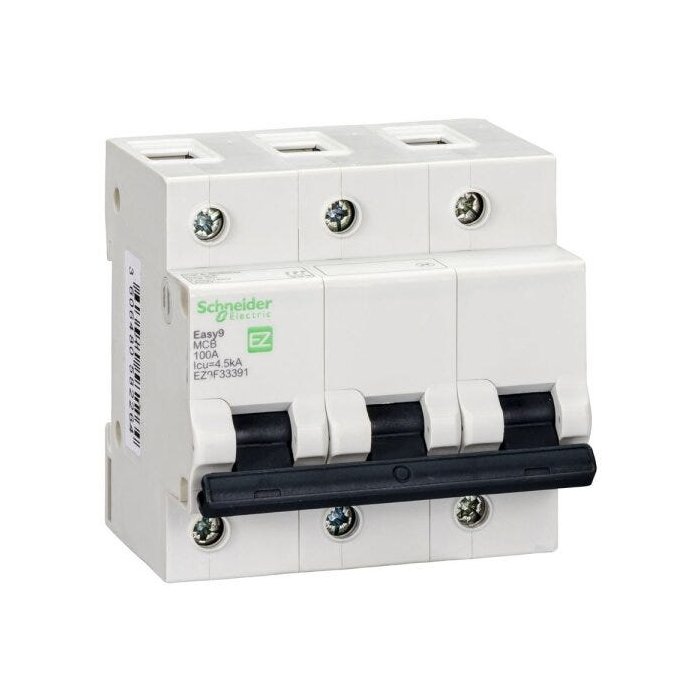

Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 3P
Número de polos protegidos: 3
[In] corrente nominal: 100 A
Tipo de rede CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo: Corrente C
Capacidade de corte 3 KA Icu a 400 V CA 50/60 Hz para IEC 60947-2
4,5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
Categoria de uso: Categoria A para IEC 60947-2
Adequação para isolamento: Sim para IEC 60947-2
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 400 V CA 50/60 Hz
Limite de disparo magnético: 5 a 10 x pol
[Ics] capacidade de corte nominal: em serviço 3 kA 60x Icu a 400 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 4 kV para IEC 60947-2
Indicação de posição do contato: Sim
Tipo de controle Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Desvios: de 9 mm 9
Dimensões:
Altura: 8,1 cm
Largura: 8,1 cm
Profundidade: 7,36 cm
Durabilidade mecânica: 8500 ciclos
Durabilidade elétrica: 1500 ciclos
Conexões - terminais Terminal tipo túnel (superior ou inferior10 a 35 mm² flexível
Terminal tipo túnel: (superior ou inferior10 a 35 mm² rígido
Torque de aperto: 3,5 N.m superior ou inferior
Padrões: IEC 60947-2
Certificações do produto: CE
Grau de proteção IP: IP20 para IEC 60529
Graus de poluição: 2
Tropicalização: 2
Umidade relativa: 95a -5 a 55 °C
Temperatura ambiente do ar para funcionamento: -5 a 55 °C
Temperatura ambiente do ar para armazenamento: -40 a 70 °C
Garantia do Fornecedor de 12 meses.
