Aplicativo do dispositivo: Distribuição
Gama: Easy9
Tipo de produto ou componente: Disjuntor modular

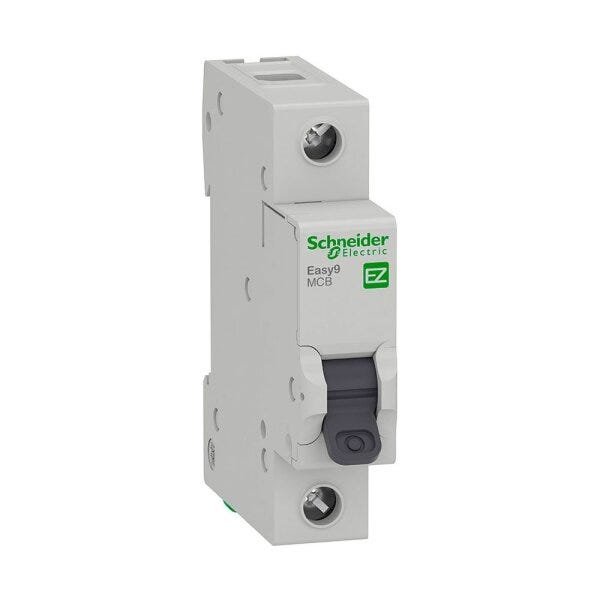

Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 1P
Número de polos protegidos: 1
[In] corrente nominal: 6 A
Tipo de rede: CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo: Corrente C
Capacidade de corte:
3000 A Icn a 230 V CA 50/60 Hz para IEC 60898-1
5000 A Icn a 127 V CA 50/60 Hz para IEC 60898-1
Adequação para isolamento: Sim para IEC 60898-1
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal:
230 V CA 50/60 Hz
127 V CA 50/60 Hz
Limite de disparo magnético: 5 a 10 x pol
[Ics] capacidade de corte nominal: em serviço 3 kA 100x Icn a 230 V CA 50/60 Hz para IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60898-1
[Uimp] tensão suportável de impulso nominal: 4 kV para IEC 60898-1
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Desvios de 9 mm: 2
Dimensões do produto:
Altura: 81 mm
Largura: 17,7 mm
Profundidade: 73,6 mm
Durabilidade mecânica: 10000 ciclos
Durabilidade elétrica: 4000 ciclos
Conexões - terminais: Terminal tipo túnel (superior ou inferior 1 a 25 mm² rígido
Terminal tipo túnel: (superior ou inferior 1 a 16 mm² flexível
Torque de aperto: 2 N.m superior ou inferior
Padrões: IEC 60898-1
Certificações do produto: INMETRO
Grau de proteção IP: IP20 para IEC 60529
Graus de poluição: 2
Tropicalização: 2
Umidade relativa: 95a -25 a 60 °C
Temperatura ambiente do ar para funcionamento: -25 a 60 °C
Temperatura ambiente do ar para armazenamento: -40 a 85 °C
Garantia do Fornecedor de 12 meses.
