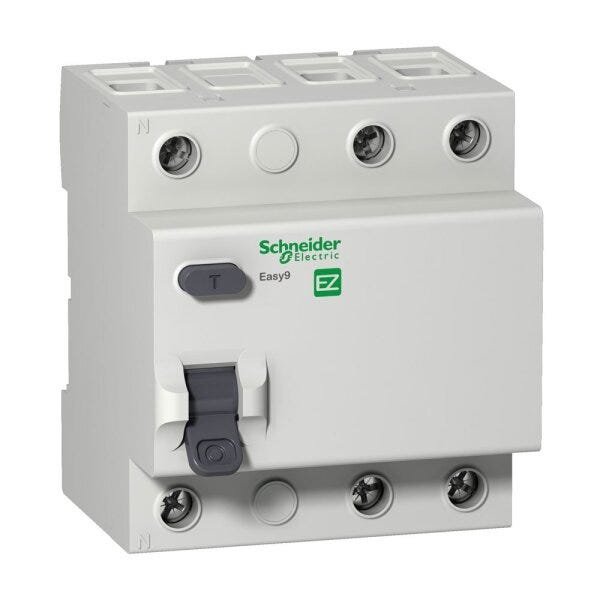

Linha de produto Easy9
Tipo de produto ou componente: Interruptor diferencial (DR/IDR)
Nome abreviado do dispositivo: DR Easy9
Poles: 3P
Posição neutra: Esquerda
[In] corrente nominal: 63 A
Tipo de rede: CA
Sensibilidade de fuga à terra: 30 mA
Atraso de proteção de fuga à terra: Instantâneo
Classe de proteção de fuga à terra: Classe AC
Capacidade de fechamento e corte: nominal 500 A
Corrente de curtocircuito condicional nominal: Disjuntor modular Easy9: 3000 A 63 A
Localização do dispositivo no sistema: De saída
Frequência da rede: 50 Hz
[Ue] tensão de operação nominal: 127/230 V CA 50 Hz
Tecnologia de disparo de corrente residual: Independente da tensão
[Ui] tensão de isolamento nominal: 440 V CA
[Uimp] tensão suportável de impulso nominal: 4 kV
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Modo de montagem: De encaixe
Suporte de montagem: Calha DIN
Compatibilidade do bloco de distribuição do barramento combinado: Parte superior: sim
Desvios de 9 mm: 8
Dimensões do Produto:
Altura: 8,2 cm
Largura: 7,2 cm
Profundidade: 7,2 cm
Peso do produto: 405 g
Durabilidade mecânica: 5000 ciclos
Durabilidade elétrica AC: 2000 ciclos 230 V CA 50 Hz
Conexões - terminais: Terminal tipo túnel (superior ou inferior 1 a 35 mm² rígido
Terminal tipo túnel: (superior ou inferior 1 a 25 mm² flexível
Torque de aperto: 3,5 N.m superior ou inferior
Padrões: IEC 61008-1
Certificações do produto: CE,ISI
Grau de proteção IP: IP20
Graus de poluição: 2 para IEC 61008-1
Tropicalização: 2
Umidade relativa: 95a 55 °C
Temperatura ambiente do ar para funcionamento: -5 a 60 °C
Temperatura ambiente do ar para armazenamento: -40 a 85 °C
Garantia do Fornecedor de 12 meses.
