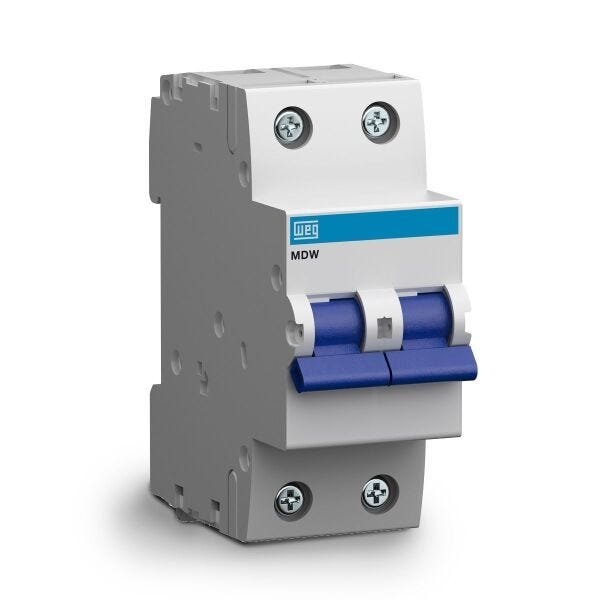

MINIDISJUNTOR TERMOMAGN MDW-C40

A linha de minidisjuntores MDW oferece proteção contra sobrecarga e curto-circuito, atendendo as curvas características de disparo B e C. Desenvolvida para aplicações em circuitos de baixa tensão a linha têm capacidade de interrupção de curto-circuito de até 20 kA (127/220 V ca). Os minidisjuntores WEG possuem o mecanismo de disparo livre, onde o disparo independe da posição da manopla e indicação do estado do disjuntor.

Desenvolvidos para proteção de instalações elétricas contra sobrecarga e curto-circuito. Possui correntes de 2 a 125 A (MDW) e 6 a 63 A (MDWH) e se encontram nas versões monopolar, bipolar, tripolar ou tetrapolar. Minidisjuntor de 2 polos é ideal para uso em residências, comércios ou indústria.

Segurança

Os minidisjuntores MDW e MDWH atendem as curvas características de disparo B e C, conforme a norma NBR NM 60898 e NBR IEC 60947-2.

Flexibilidade

A linha conta ainda com bloco de contatos auxiliares, barramento de distribuição monopolar, bipolar e tripolar, e trava cadeado como acessórios, conforme exigência da norma NR 10. Possui também mecanismo de disparo livre, onde o disparo independe da posição da manopla, e indicação do estado do disjuntor

Curvas de Disparo

Curva C

O minidisjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com instalação de cargas indutivas, como lâmpadas fluorescentes, geladeiras e máquinas de lavar, por exemplo.

Informações técnicas:

Marca: WEG

Linha: MDW

Curva de disparo: C

Corrente nominal: 40A

Número de polos: 2 Polos

Tensão de emprego: 440Vca/250Vcc

Frequência: 50/60 Hz

Altura: 79 mm

Largura: 65 mm

Diâmetro: 36 mm

Montagem: Trilho Din 35mm.
