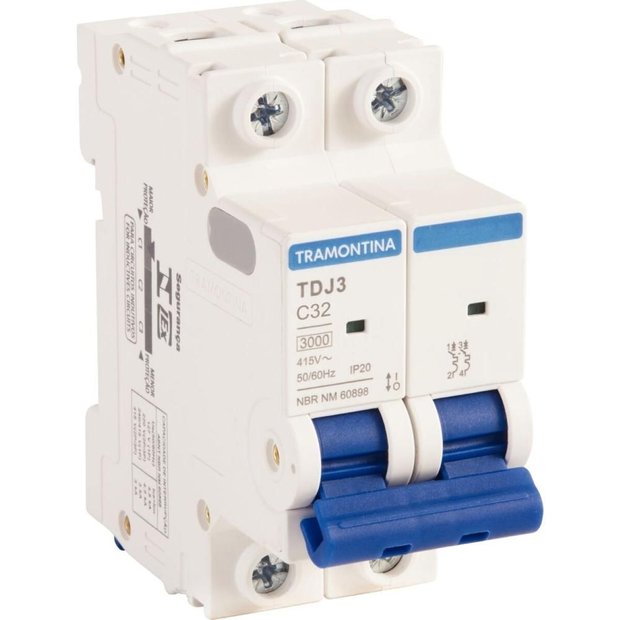

Minidisjuntor TDJ3 Bipolar 32 A 3 kA Curva C Tramontina
Código do Fabricante: 58012108
Descrição
O Minidisjuntor TDJ3 Bipolar 32A 3kA Curva C Tramontina foi desenvolvido para garantir mais segurança e confiabilidade em instalações elétricas, protegendo circuitos e equipamentos contra sobrecargas e curto-circuitos. Com tecnologia eficiente e construção robusta, é uma excelente escolha para aplicações residenciais, comerciais e industriais leves. Projetado para instalação em quadros de distribuição, possui janela de inspeção do estado, permitindo verificar facilmente a condição do dispositivo. Sua montagem individual em trilho DIN proporciona uma instalação rápida e prática, sem a necessidade de desmontar o barramento.
Com a qualidade reconhecida da Tramontina, este minidisjuntor oferece desempenho, durabilidade e segurança para diversos projetos elétricos.
Características e Benefícios
• Proteção eficiente contra sobrecargas e curto-circuitos: Preserva a instalação elétrica e aumenta a segurança dos equipamentos.
• Janela de inspeção integrada: Facilita a verificação visual do estado do disjuntor.
• Instalação prática: Montagem individual em trilho DIN, agilizando a instalação e a manutenção.
• Curva de disparo C: Indicada para circuitos de uso geral, conforme o correto dimensionamento da instalação elétrica.
• Alta durabilidade: Vida mecânica de até 20.000 manobras e vida elétrica de até 10.000 manobras.
Modo de Uso / Aplicação
Indicado para proteção de circuitos elétricos em quadros de distribuição residenciais, comerciais e industriais leves. Deve ser dimensionado conforme a potência dos equipamentos, número de tomadas e pontos de iluminação da instalação.
A instalação deve ser realizada por um profissional qualificado, sempre com a energia elétrica desligada e em conformidade com as normas técnicas vigentes.
Garantia
Garantia de 1 ano e 06 meses, sendo 90 dias de garantia legal acrescidos de 01 ano e 03 meses de garantia contratual, contra vícios ou defeitos de fabricação.
Características Técnica
Marca: Tramontina
Modelo: TDJ3
Número de Polos: 2 (Bipolar)
Corrente Nominal: 32 A
Frequência Nominal: 50/60 Hz
Tensão Nominal de Utilização (Ue): 415 V
Tensão Admissível de Impulso (Vimp 1,2/50): 4 kV
Tensão Nominal de Isolação (Ui): 500 V
Capacidade Nominal de Interrupção (Icn): 3.000 A (3 kA)
Curva de Disparo Termomagnético: Curva C
Vida Elétrica: 10.000 manobras
Vida Mecânica: 20.000 manobras
Temperatura de Referência: 30°C
Temperatura Ambiente: -35°C a 70°C
Seção dos Cabos: 1 a 25 mm²
Grau de Proteção: IP20
Montagem: Trilho EN DIN 60715 (35 mm)
Dimensões
Altura: 8,1 cm
Largura: 3,6 cm
Comprimento: 7,8 cm
Peso: 0,170 kg
Observações Importantes
• A instalação deve ser realizada por um profissional qualificado, seguindo as normas técnicas para instalações elétricas.
• Este minidisjuntor protege contra sobrecargas e curto-circuitos, porém não substitui dispositivos de proteção contra choques elétricos ou correntes de fuga à terra, como o DR (Diferencial Residual).
• Verifique antes da compra se a corrente nominal de 32A, a curva de disparo C e a capacidade de interrupção são compatíveis com o circuito elétrico.
• Certifique-se de que o quadro de distribuição seja compatível com montagem em trilho DIN de 35 mm.
