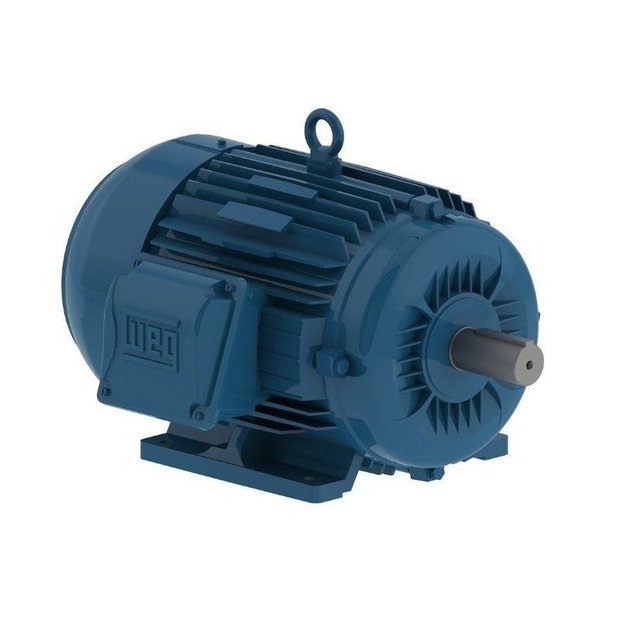

Motor Eletrico Trif. 7,5cv 4p 220/380/440v - Weg -
MOTOR ELETRICO TRIFASICO W22 IR3 PREMIUM, 4CV 4P 220/380/440V 60HZ B3D - WEG
MODELO: PREMIUM
CARACTERÍSTICAS
CARCAÇA L112M
MATERIAL DA CARCAÇA FERRO FUNDIDO
POTÊNCIA 5,5 KW (7,5 HP-CV)
FREQUÊNCIA 60 HZ
RENDIMENTO (100% CARGA) 91,0
ROTAÇÃO NOMINAL 1750 RPM
ESCORREGAMENTO 2,78 %
TENSÃO NOMINAL 220/380/440 V
CORRENTE NOMINAL 20.4/11.8/10.2 A
CORRENTE DE PARTIDA 149/86.2/74.5 A
IP/IN 7.3
CORRENTE A VAZIO 11.6/6.72/5.80 A
CONJUGADO NOMINAL 3.06 KGFM
CONJUGADO DE PARTIDA 250 %
CONJUGADO MÁXIMO 320 %
TEMPO DE ROTOR BLOQUEADO 27S (FRIO) 15S (QUENTE)
MOMENTO DE INÉRCIA (J) 0.0206 KGM²
CATEGORIA N
CLASSE DE ISOLAMENTO F
FATOR DE SERVIÇO 1.25
REGIME DE SERVIÇO S1
MÉTODO DE PARTIDA PARTIDA DIRETA
TEMPERATURA AMBIENTE -20°C A +40°C
ALTITUDE 1000 M
GRAU DE PROTEÇÃO IP55
REFRIGERAÇÃO IC411 - TFVE
FORMA CONSTRUTIVA B3D
SENTIDO DE ROTAÇÃO¹ AMBOS
NÍVEL DE RUÍDO² 56.0 DB(A)
MASSA APROXIMADA³ 52,2 KG
TIPO DE ATERRAMENTO ÚNICO
MATERIAL DA TAMPA DEFLETORA CHAPA DE AÇO
PINTURA TROPICALIZADA SEM
FLANGE SEM
PROTETOR FENÓLICO DE SOBRECARGA SEM PROTETOR
EFICIÊNCIA ENERGÉTICA
CADA QUILOWATT-HORA ECONOMIZADO NUMA ATIVIDADE PRODUTIVA PODE SER DESTINADO À PRODUÇÃO DE OUTROS BENS E SERVIÇOS, E CADA UNIDADE MONETÁRIA ECONOMIZADA COM ENERGIA É UM RECURSO A MAIS PARA INVESTIMENTOS EM INOVAÇÃO E GANHOS DE PRODUTIVIDADE. O MOTOR W22 ALÉM DE APRESENTAR ALTA EFICIÊNCIA E ECONOMIA PARA SUA PLANTA TEM MUITAS OUTRAS VANTAGENS, CONHEÇA ABAIXO.
SISTEMA DE VENTILAÇÃO
O PROJETO DO SISTEMA DE VENTILAÇÃO DA LINHA W22 PROPORCIONA MENORES NÍVEIS DE RUÍDO E PERMITE UMA MELHOR DISTRIBUIÇÃO DO FLUXO DE AR SOBRE O MOTOR, QUE MINIMIZA OS PONTOS QUENTES NA SUPERFÍCIE E AUMENTA A CONFIABILIDADE E LONGEVIDADE.
* TAMPA DEFLETORA EM FERRO FUNDIDO QUE OFERECE GRANDE RESISTÊNCIA À IMPACTO PARA OS MOTORES NAS CARCAÇAS IEC 160 / NEMA 254T E ACIMA (AS TAMPAS DEFLETORAS NAS CARCAÇAS IEC 63 A 132 / NEMA 143T A 215T SÃO FABRICADAS EM CHAPA DE AÇO)
* CAIXA DE LIGAÇÃO E OLHAIS DE SUSPENSÃO POSICIONADOS DE FORMA A CONTRIBUIR PARA A REDUÇÃO DA DISPERSÃO DO FLUXO DE AR
* TEMPERATURA DE OPERAÇÃO NOS MANCAIS REDUZIDA, RESULTANDO EM MAIORES INTERVALOS DE RELUBRIFICAÇÃO
CARCAÇA
O PROJETO DA CARCAÇA REDUZ A DISPERSÃO DO FLUXO DE AR E CONTRIBUI PARA O AUMENTO DA TROCA TÉRMICA ENTRE O MOTOR E O AMBIENTE, RESULTANDO EM REDUÇÃO DE PONTOS QUENTES NA SUPERFÍCIE DA CARCAÇA E NO AUMENTO DO INTERVALO DE RELUBRIFICAÇÃO DOS ROLAMENTOS.
TAMPAS
DESIGN DESENVOLVIDO PARA MELHORAR A DISSIPAÇÃO TÉRMICA E PERMITIR TEMPERATURAS MAIS BAIXAS DE OPERAÇÃO NO MANCAL E AINDA PROLONGAR OS INTERVALOS DE LUBRIFICAÇÃO.
TAMPA DIANTEIRA
CUBO DO ROLAMENTO DESLOCADO NA DIREÇÃO EXTERNA DA TAMPA
TEMPERATURA DE OPERAÇÃO REDUZIDA
ESTRUTURA REFORÇADA PARA MINIMIZAR A VIBRAÇÃO E MELHORAR A DISSIPAÇÃO TÉRMICA
TAMPA TRASEIRA
FLUXO DE AR OTIMIZADO
REDUÇÃO DOS NÍVEIS DE RUÍDO
ESTRUTURA ROBUSTA PARA MINIMIZAR A VIBRAÇÃO
CAIXA DE LIGAÇÃO
O AUMENTO DO VOLUME INTERNO DA CAIXA DE LIGAÇÃO FACILITA O ACESSO AOS TERMINAIS DE CONEXÃO, GARANTINDO MAIOR FACILIDADE E SEGURANÇA NAS CONEXÕES ELÉTRICAS DURANTE A INSTALAÇÃO E A MANUTENÇÃO DO MOTOR. O SISTEMA DE CONEXÃO DA CAIXA DE LIGAÇÃO PERMITE FÁCIL ALTERAÇÃO DA FORMA CONSTRUTIVA DO MOTOR (CARCAÇAS IEC 225 / NEMA 447T E ACIMA), REDUZINDO O TEMPO DE ALTERAÇÃO E A QUANTIDADE DE MOTORES EM ESTOQUE.
Características Gerais do Produto:
Potência: 5.5 kW (7.5 HP-cv)
RPM: 1750 RPM
Frequência de rede: 60 Hz
Nº de polos: 4
Corrente de partida: 149/86.2/74.5 A
Corrente Nominal: 20.4/11.8/10.2 A
Corrente a vazio: 11.6/6.72/5.80 A
Ip/In: 7.3
Conjugado nominal: 3.06 kgfm
Conjugado de partida: 250 %
Conjugado máximo: 320 %
Momento de inércia (J): 0.0206 kgm²
Massa aproximada³: 52.2 kg
Tensão nominal: 220/380/440 V
