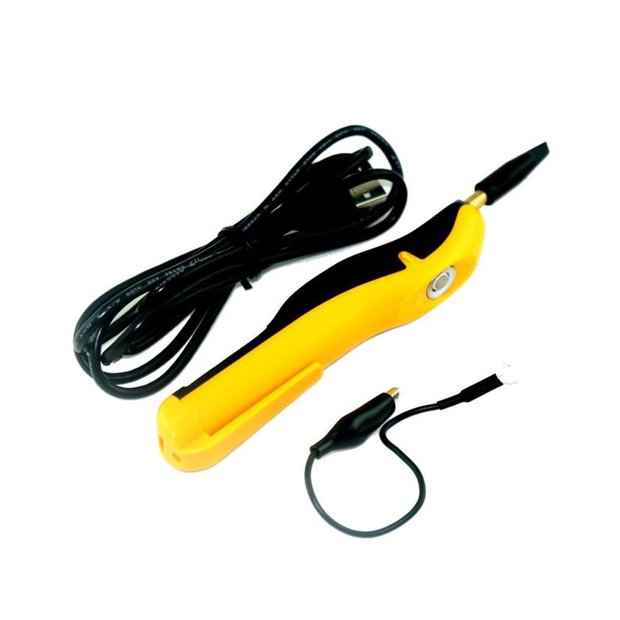

OSCILOSCÓPIO DIGITAL TIPO CANETA MOD. OD-350





DESCRIÇÃO:


Osciloscópio digital tipo caneta mod. od-350





ESPECIFICAÇÕES TÉCNICAS:


Largura de banda: 25MHz


Taxa de amostragem: 100MS/s


Tempo de elevação: ?14ns


Escala horizontal: 5ns/div a 100s/div


Escala vertical: 5mV/div a 5V/div


Função: Sample, Peak, detect e Average


Quantidade de canais: 1


Quantidade máximo de registro: 5K


Acoplamento de entrada: AC e DC


Impendancia de entrada


10M? ± 2%(x10)


1M? ± 2%(x1)


Capacitancia de entrada


25pF ± 5pF(x10)


40pF ± 5pF(x1)


Máxima tensão de entrada: 400V (DC+AC)


Precisão: ±3%


Tipos de disparo: Edge, slope e pulso


Modo gatilho: Auto, normal e single


Medições automáticas: Vpp, Vmax, Vmin,  Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise, Time, Fall, Time, +Width, -Width, +Duty e -Dut.


Forma de onda: FFT


Interface de Comunicação: USB 2.0


Alimentação: Via USB


Dimensão: 150x20x18mm


Peso: Aproximadamente 27g





ACESSÓRIOS FORNECIDOS:


Mini-cabo tipo jacaré para aterramento


Cabo USB


Software


Manual de instruções.
