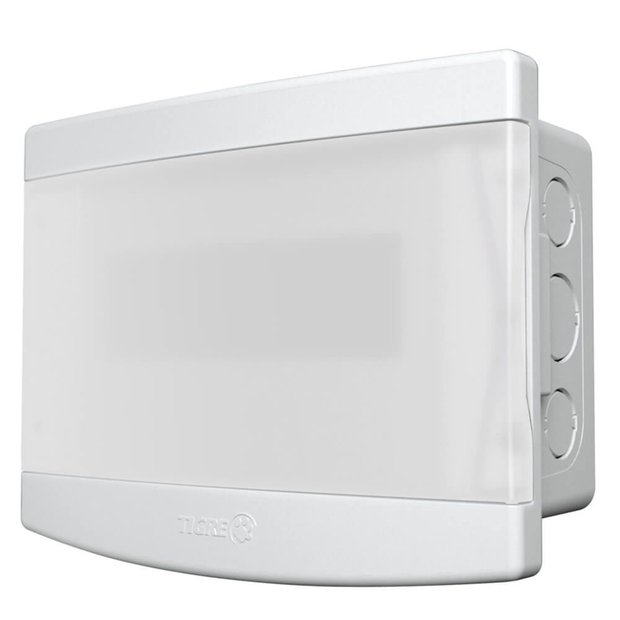

Quadro de Distribuição de Embutir 6/8 para Disjuntor com Barramento Porta Transparente com Bolsa - 33048530 - TIGRE
Descrição:
Beleza e segura para instalações elétricas. O Quadro Distribuição Tigre é robusto, tem amplo espaço interno para acomodar fios, disjuntores e outros dispositivos. O sistema de trilho por simples encaixe e suporte com regulagem para ajustar a altura dos disjuntores facilita a instalação. Versátil, pode ser aplicado em vários tipos de parede.
Características Técnicas:
- Produto Fabricado em PVC antichamas, na cor branca
- Entradas nas bitolas de 25 e 32 mm no fundo e nas laterais para a instalação dos eletrodutos roscáveis ou flexíveis Tigreflex, com pastilhas destacáveis
- Possui entalhes para travar os fixadores para drywall
- Permite a aplicação em paredes de alvenaria e drywall;
- Possui indicação de posição de montagem inscrita no fundo do quadro
- Torres de regulagem permitem até 5 níveis de regulagem de altura dos disjuntores
- Uso de suportes niveladores para instalação em paredes drywall
- Opção de escolha com o sem barramento
- A moldura apresenta espaço para a colagem das etiquetas de identificação
- Acompanha tampas-cegas de PVC para cobrir os espaços da moldura não ocupados pelos disjuntores
- Tampa na opção branca ou translúcida branca, com abertura em 180º, com opção de inversão no sentido da abertura
- Normas de Referência: Grau de Proteção IP40, conforme NBR 6146. NBR 5410, NBR 6808, NBR IEC 60670-1 e NBR IEC 60439-3.
Benefícios:
- Design moderno: integra-se à decoração do ambiente;
- Versatilidade: Modelo Universal que permite a instalação de disjuntores padrão DIN ou NEMA, disponível nas opções embutir;
- Fácil Instalação: Com componentes fixados por simples encaixe que agilizam a montagem sem comprometer a eficiência da instalação.
- Fácil manuseio: Porta com sistema reversível, abertura 180º;
- Limpeza facilitada: Superfícies lisas do quadro não criam incrustações e facilitam a limpeza;
- Segurança: Grau de proteção representa menor risco de acesso às partes vivas (eletrificadas) do quadro, oferecendo maior segurança.
Instruções:
O Quadro Distribuição Tigre de embutir pode ser instalado em paredes de alvenaria e drywall.
Medidas:
A: 245
B: 190
C: 78,7
D: 213
E: 148
* Imagens meramente ilustrativas.
